Услуги лазерного 3D сканирования

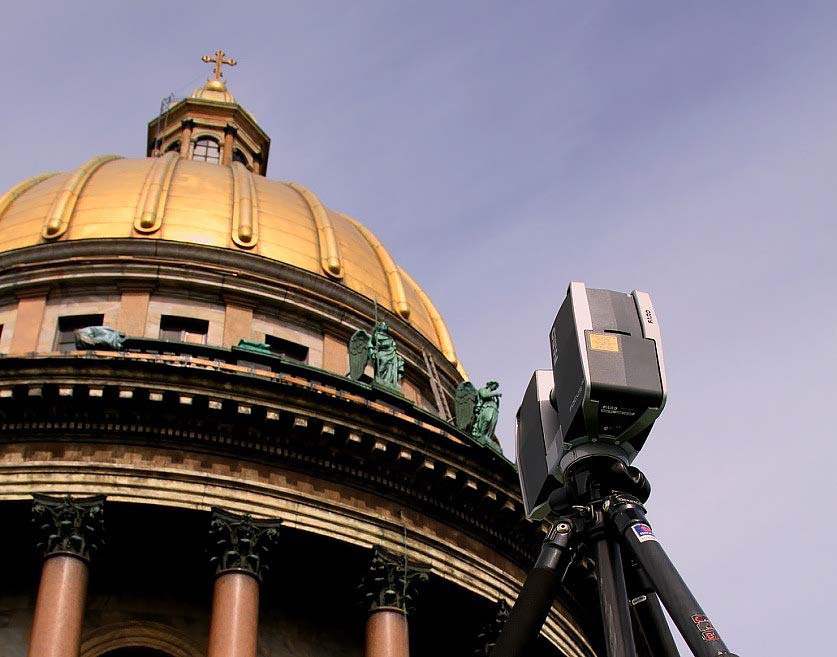

Съёмка Исаакиевского собора лазерным 3D сканером Faro Focus x130

Что следует сделать прежде, чем построить точную трехмерную модель сооружения? Разумеется, осуществить замеры и получить координаты всех объектов. Затем эти значения следует отобразить в графическом виде. Именно измерения координат конкретного объекта (съемка) составляют наиболее затратную часть работы. Обычно геодезисты либо другие специалисты, осуществляющие измерения, используют для этих целей такое современное оборудование, как лазерные 3D cканеры.

Принцип работы

Метод лазерного сканирования заключается в дистанционном сборе пространственной информации с помощью специализированных приборов — наземных лазерных сканеров. Принцип работы лазерного сканера аналогичен принципу работы безотражательного электронного тахеометра и заключается в измерении времени прохождения лазерного луча от излучателя до отражающей поверхности и обратно до приёмника. Путём деления этого времени на скорость прохождения лазерного луча определяется расстояние до объекта. Измерения происходят со скоростью нескольких тысяч точек в секунду. Углы в данном случае не измеряются, а задаются поворотом зеркала, одновременно регистрируясь запоминающим устройством. Суть метода состоит в практически мгновенном получении координат десятков тысяч точек, описывающих сканируемый объект. Для этого не нужен непосредственный доступ к объекту, не нужны отражатели или другие приспособления, необходима лишь прямая видимость. Совокупность полученных точек, именуемая «облаком точек», может быть использована для трёхмерного моделирования либо для различных пространственных измерений (расстояния, размеры объектов, величины деформаций и пр.). Плотность расположения точек на объекте характеризуется величинами от долей миллиметра до единиц метров и может быть задана в зависимости от расстояния до объекта и требуемых результатов.

Как осуществляется данный комплекс мероприятий?

Лазерный 3D сканер во время своей работы измеряет расстояние до объектов, а также делает панорамный снимок, если сканирование необходимо в цвете. Для получения максимально точной модели объекта проводят несколько циклов сканирования с множества различных станций. Полученные данные анализируются и объединяются на этапе постобработки.

Где может быть применимо лазерное сканирование?

Несмотря на то, что лазерное 3D-сканирование появилось относительно недавно и является техническим новшеством, услуги лазерного сканирования могут быть актуальны тогда, когда:

  • Необходима съемка промышленных объектов. Данная сфера крайне широка и может подразумевать необходимость в сканировании сооружений нефтегазовой отрасли, атомных электростанций, гидротехнических объектов, заводских цехов, ангаров. Даже для определения объема резервуаров используется 3D-сканирование.
  • Предстоит съемка мостов.
  • Запланировано профилирование тоннелей.
  • Необходимо осуществить замеры при реставрационных работах.
  • Нужно осуществить в сфере строительства и архитектуры сканирование фасадов сооружений и зданий, а также обследовать их (для формирования дефектных ведомостей, для создания разрезов и планов, для составления фасадных чертежей также необходимыми являются услуги лазерного сканирования).
  • В области археологии необходимо провести ряд важных замеров.

Перечисленный выше спектр направлений — это неполный перечень областей человеческой деятельности, в которых используется лазерный 3D сканер.

Исследование деформаций необходимо для строителей, возводящих здание, для отделочников, формирующих вентилируемые фасады, для инженеров гидро- и других технических сооружений, занятых возведением сложных поверхностей, для судостроителей, для эксплуатационщиков и проектировщиков заводов и фабрик. По облаку точек можно определить отклонения визуально или определить отклонения от модели.

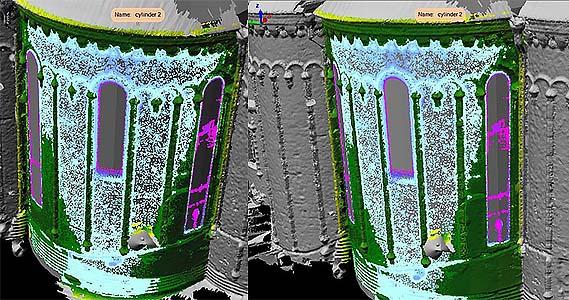

Определение зон и цветовая карта отклонений.

Мониторинг оползневых процессов. Казанкан.

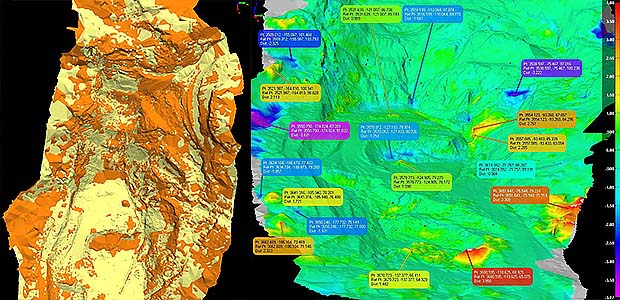

Проведение мониторинга методом лазерного сканировния.

Облако точек можно использовать в качестве подосновы для создания проекта строительства или реконструкции. С помощью облака точек мы можем не только указать намеченные для проектирования отдельные отметки, но и оперативно, не выезжая на объект, определять местоположение соседних точек, конструкций, выраженных характеристик рельефа и др. Имея облако точек, мы работаем с ним также как с существующим объектом.

Проведение фасадных измеренеий ,постороение чертежей.

В дальнейшем все построения передаются в САПР, например, AutoCAD для создания стандартных чертежей и трехмерных моделей. Помимо стандартных двумерных чертежей производилось определение отклонений от проектных данных.

Почему именно в нашей компании есть смысл заказать услугу лазерного 3D сканирования?

Спрос на услуги нашей компании постоянно растет. Потому что мы:

  • Используем в своей работе разное программное обеспечение (работы выполняются на базе такого ПО, как: Leica Cyclon, Faro Scene, PolyWorks, ReCap
  • Для выполнения работ используем широкий спектр оборудования. Мы располагаем такими высокопроизводительными и высокоточными 3D-сканерами, как:
    • Faro Focus x130 («прямой» интервал составляет 130 м, а длина волны — 905 нМ)
    • Surphaser 25HSX (точность измерений доходит до 0,01 мм)
    • Leica C10 (предельная дальность действия составляет 300 м)
    • Leica Scanstation 2 (диапазон сканирования доходит до 300 м, при этом сканирование происходит со скоростью до 50 000 точек в секунду)
    • Faro Scanner LS 880 (диапазон измерений — до 80 м; виртуальная копия создается со скоростью до 120 000 точек в секунду)
    • Leica HDS6100 (скорость сканирования составляет 500 000 точек в одну секунду)
    • Faro Focus x120 (бесконтактное сканирование производится на скорости 976 000 точек в секунду)
  • В нашей команде работают специалисты с внушительным опытом работы.
  • Предлагаем услуги по разумным ценам.

Преимущества съемки лазерным сканером по сравнению с традиционными методами:

  1. Скорость
  2. Безопасность работ
  3. Снижение себестоимости
  4. Решение нескольких задач при использовании одних и тех же данных
  5. Избыточная детализация
  6. Отсутствие необходимости повторных измерений (выездов на объект)
  7. Простота обработки – облако точек можно визуализировать в программах САПР (AutoCAD, MicroStation и др.)

Обращайтесь в нашу компанию, если вы нуждаетесь в такой услуге, как лазерное 3D сканирование. Вы будете приятно удивлены нашим профессионализмом, точностью сканирования и качеством выполненных работ.
