3 987 786 руб.

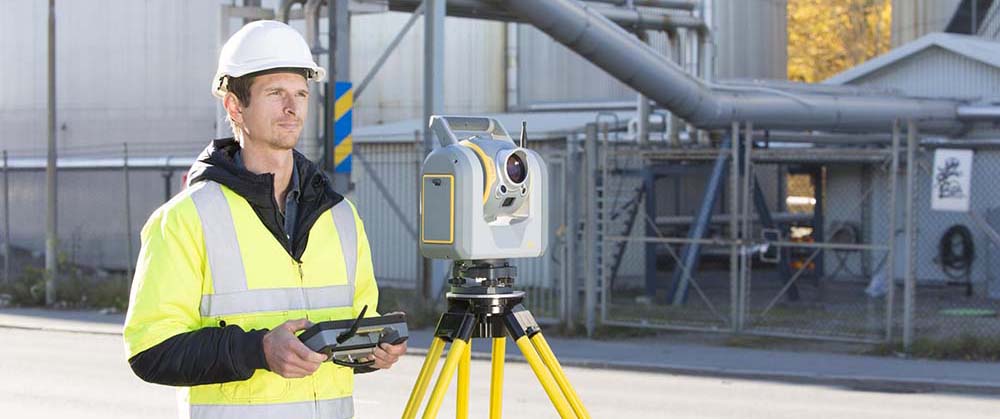

Trimble SX10

Особенности роботизированной 3D сканирующей станции Trimble модели SX10

Когда речь заходит о тахеометрах производства компании Trimble, то без применения термина «революционный» по отношению к любому ее прибору не обойтись. Все дело в том, что основными принципами, которыми руководствуется компания при разработке геодезических и топографических приборов и оборудования являются:

  • комплексные решения в сфере как геодезии, так фотометрии, а также для объемного и цифрового 3D сканирования в одном аппарате — тахеометре
  • собственная технология под многое поясняющим названием Trimble Lightning 3DM, сочетающая, как с высокой степенью точности тахеометрию, так и с не менее высокой скоростью возможность объектного или фасадного сканирования. Для примера пятно лазерного луча на расстоянии в 100 метров до измеряемого объекта в диаметре равняется всего 14 мм, а что касается скорости сканирования, то она составляет около 27 тыс. точек в секунду на 600 метровом расстоянии до объекта сканирования
  • адаптируемость между собой всех собственных программ таких, которые ранее были распространены Trimble Access, а также Triplem Business Center c новой технологией Trimble VISION, обеспечивающей легкое и быстрое получение снимков высокого цифрового разрешения.

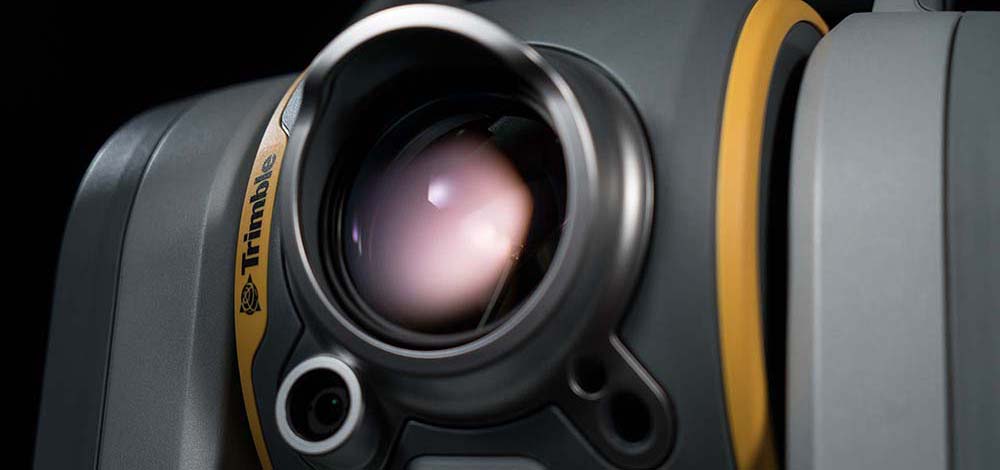

Trimble SX10

Съемка с одной позиции всех данных объекта

Модель SX10 производителя Trimble коренным образом изменяет в лучшую сторону возможности приборов, предназначенных, как для геодезических, так и для топографических повседневных съемок. Этот прибор позволяет собирать информацию в виде данных 3D сканирования объекта, причем высокой ее плотности, в виде цифровых и объемных изображений с помощью технологии Trimble VISION, а также тахеометрические данные съемки, только того, что необходимо, при этом обеспечивается значительная экономия, как затраченного на съемку объекта времени, так и средств.

Кроме этого тахеометр SX10, как уже упоминалось, полностью интегрирован с хорошо знакомыми программными продуктами Trimble такими как Access и Business Center, что позволяет геодезистам и топографам быстро освоить прибор и включиться в рабочий процесс при минимуме временных затрат на изучение его особенностей использования. Интерфейс нового прибора выполнен в уже привычном для геодезистов и топографов виде.

Более того 3D сканирование теперь вполне доступно даже для специалиста-новичка, так как прибор обладает элементами роботизации и автоматизации. Облака измеряемых точек захватываются и проходят регистрацию в автоматическом режиме работы сканирующей станции. Причем это происходит вне зависимости от того, хочет ли оператор отсканировать весь объект или только его какую-то часть, то все равно все собранные прибором данные, строго лягут в систему координат сканируемого объекта.

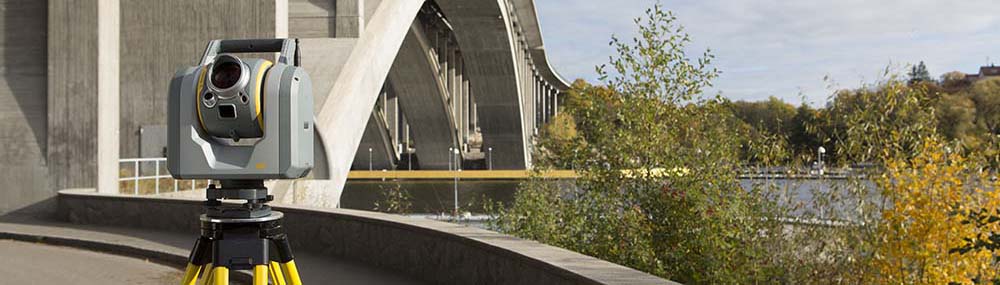

Trimble SX10

Сканирующая станция широкой сферы применения

Уникальность и универсальность станции заключается в том, что в ней реализованы возможности тахеометрических измерений, геопривязки цифровых фотографий и цифрового видео, которые можно вывести на экран монитора-контроллера. С момента начала ее разработки, были поставлены перед разработчиками задачи, чтобы эта сканирующая станция охватывала как можно больше сфер применения, при этом имела высокие показатели производительности, вплоть до полной съемки объекта или панорамы в течение двух-трех минут.

В результате получилось, что сканирующий тахеометр имеет уникальные регулировки качества и степени разрешения в зависимости от конкретных задач съемки в виде документирования строительной площадки, возводимого объекта или отдельных элементов строительства, или каких-либо деталей объекта в без отражательном режиме съемки.

Что касается конкретных областей применения станций 3D сканирования, то это такие инженерные проекты или решения в сфере:

  • городской инфраструктуры. В виде транспортных и различных инженерных коммуникаций, а также зданий
  • инфраструктуры гражданской направленности такой, как мосты и эстакады, тоннели и подземные переходы
  • строительной индустрии, которая включает, как новое строительство, так и реконструкцию, а также проведение ремонтных работ
  • в сфере промышленного строительства в виде заводских корпусов, карьеров, электростанций. А также для ведения строительства судовых верфей, кораблей и морских платформ
  • сферы, представляющей из себя объекты и сооружения общественной безопасности, в виде противоселевых и противооползневых и других сооружений.

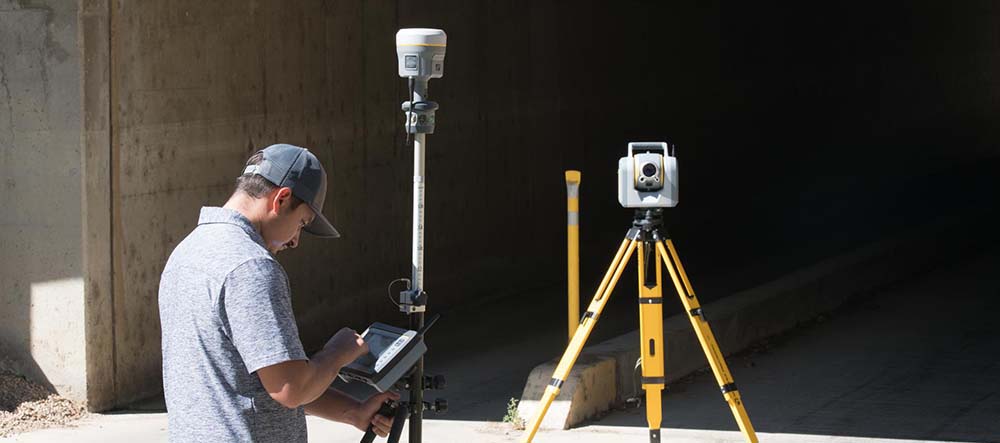

Trimble SX10

Максимум возможностей при минимуме затрат

Не смотря на высокую стоимость сканирующего тахеометра с его помощью точные и качественные съемки проводятся максимально быстро, также быстро и качественно проводится, и офисная обработка данных, что позволяет существенно экономить на затратах проведения сканирования. Поэтому в единицу времени, можно выполнить больше заказов, чем при использовании любого другого инструментария сканирования. Кроме этого можно будет брать заказы более сложных технических и строительных объектов, последовательно и быстро реализуя их проект за проектом.

В качестве итога обзора тахеометра модели SX10 производства Trimble можно с уверенностью констатировать, что это прибор, который никогда не подведет.

Технические характеристики

Характеристики в режиме геодезической съемки Trimble SX10
Измерение углов
Тип датчика Абсолютный датчик положения с
диаметральным отсчетом
Точность измерения углов 1” (0.3 mgon)
Отображение углов (наименьший отсчет) 0.1" (0.01 mgon)
Автоматический компенсатор уровня
Тип Центральный двух-осевой
Центральный двух-осевой 0.5" (0.15 mgon)
Дальность ±5.4’ (±100 mgon)
Электронный 2-осевой уровень, с разрешением 0.3” (0.1 mgon)
Круглый уровень на трегере 8’/2 мм
Измерение расстояний
Точность
Режим с призмой
Стандартная 1 мм + 1.5 мм/км
Слежение 2 мм + 1.5 мм/км
Безотражательный (DR) режим
Стандартная 2 мм + 1.5 мм/км
Время измерения
Режим с призмой 1.6 с
Безотражательный (DR) режим 1.2 с
Дальность
Режим с призмой
1 призма 1 м – 5,500 м
Безотражательный (DR) режим
Карта Kodak White (Номер в каталоге E1527795) 1 м – 800 м
Карта Kodak Grey (Номер в каталоге E1527795) 1 м – 450 м
Autolock и Роботизированный режим
Дальность Autolock - марка 50 мм 1 м – 800 м
Дальность Autolock - призма 360 1 м – 300 м / 700 м
Угловая точность 1"
Характеристики при сканировании Trimble SX10
Общие характеристики сканирования
Принцип сканирования Полосовое сканирование с помощью вращающейся
призмы в зрительной трубе
Частота измерений 26,6 кГц
Расстояние между точками 6.25 мм, 12.5 мм, 25 мм или 50 мм @ 50 м
Поле зрения 360° x 300°
Сканирование в грубом режиме;
полная сфера - 360° x 300° (ГУ x ВУ)
Плотность: 1 мрад, расст. между точками 50 мм на 50 м
Время сканирования: 12 минут
Сканирование в стандартном режиме;
область сканирования - 90° x 45° ГУ x ВУ)
Плотность: 0,5 мрад, расст. между точками 25 мм на 50 м
Время сканирования: 6 минут
Измерение расстояний
Принцип дальнометрии Сверхскоростная технология Trimble Lightning
Дальность
Карта Kodak White (Номер в каталоге E1527795) 0.9 м – 600 м
Карта Kodak Grey (Номер в каталоге E1527795) 0.9 м – 350 м
Шум дальномера
@ 50 м при отражающей способности 18–90% 1,5 mm
@ 120 м при отражающей способности 18–90% 1,5 mm
Характеристики системы Trimble SX10
Сервопривод
Технология сервоуправления MagDrive Встроенный серво/угловой датчик электромагнитной системы с прямым приводом
Зажимные винты и точное наведение С сервоуправлением
Центрирование
Система центрирования 3-х точечная Trimble
Центриры Встроенный видео центрир
Отдельный трегер с оптическим центриром
Питание
Встроенный аккумулятор Перезаряжаемая литий-ионная аккумуляторная батарея 11.1 В,
6.5 А/ч
Время работы
От одного встроенного аккумулятора Примерно 2–3 часа
От трех аккумуляторов с специальном держателе Примерно 6-9 часов
Вес и размер
Инструмент 7.5 кг
Трегер 0.7 кг
Встроенный аккумулятор 0.35 кг
Высота горизонтальной оси вращения 196 мм
Апертура передней линзы 56 мм
