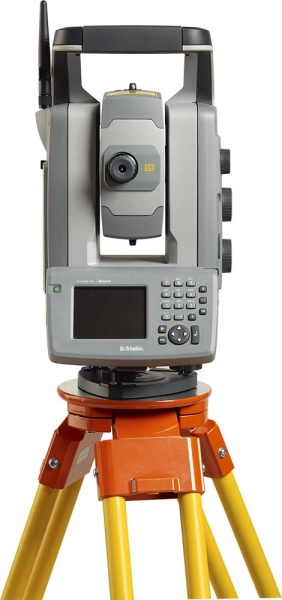

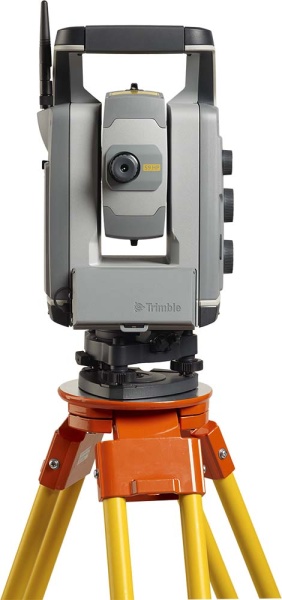

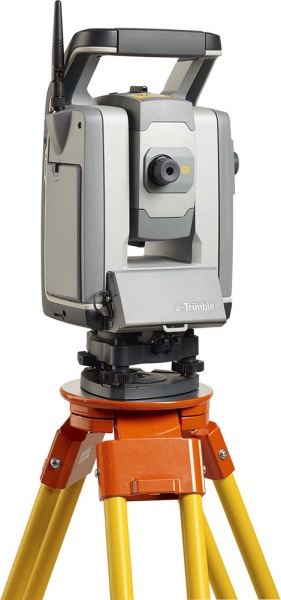

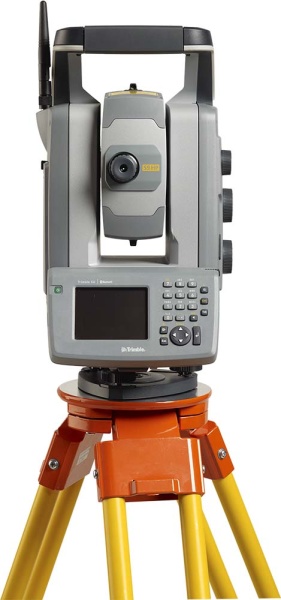

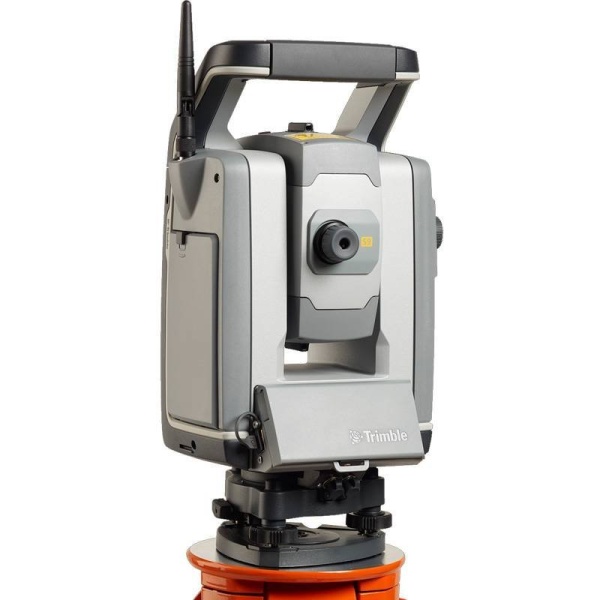

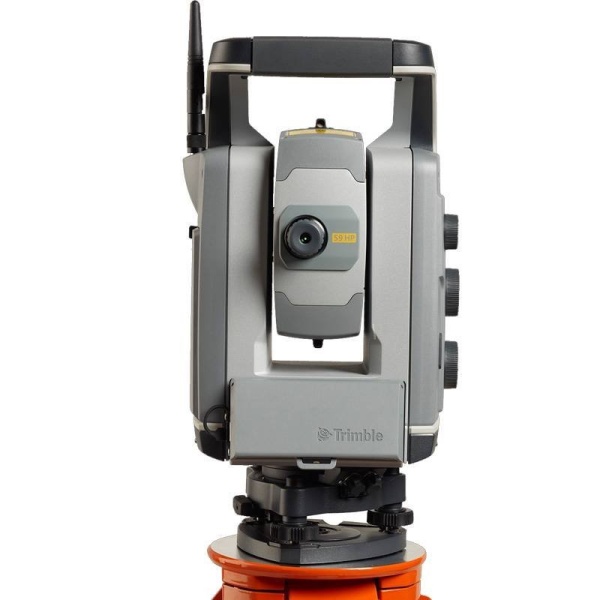

Электронный тахеометр Trimble S9

Рейтинг:
Поделиться
  • Описание
  • Характеристики
  • Файлы
  • Видео
  • Отзывы

Электронные тахеометры Trimble: высокая надежность и новейшие технологии.

Более десяти лет в многочисленных проектах по всему миру роботизированные тахеометры Trimble с успехом показывают свою высочайшую производительность, надежность и эффективность. Но мы, в Trimble, никогда не останавливаемся на достигнутом, разрабатывая новое и совершенствуя существующее.

Самые передовые. С непревзойденной эффективностью.

Четыре наших тахеометра: S5, S7, S9 и S9 HP обладают невиданной ранее производительностью и предоставляют вам множество новых функций. В этой линейке есть все, что может вам потребоваться — от универсального инструмента «все в одном» до рабочей лошадки для повседневных съемок или чрезвычайно точного инструмента для решения специализированных задач. Мощь этих инструментов подкрепляется высококачественным обучением, обслуживанием и технической поддержкой Trimble.

Мы, в Trimble, постоянно думаем о том, как сделать повседневные съемки быстрее, проще и эффективнее. Все функции и программные компоненты наших тахеометров разработаны специально для повышения эффективности работ в поле и офисе без потери производительности и точности.

Наша технология измерения дальности DR Plus обеспечивает быстрое выполнение измерений с меньшим числом перестановок инструмента, одновременно повышая производительность сканера. Технология SurePoint уменьшает ошибки наведения и позволяет исключить дорогостоящие повторные съемки. Надежное полевое программное обеспечение Trimble Access обеспечивает быстрый сбор полевых данных. Технология Trimble SureScan повышает точность и повторяемость измерений, а также позволяет снизить число повторных выездов на объект для сбора дополнительных данных.

Мы не останавливаемся на достигнутом. Благодаря программному обеспечению Trimble Business Center обработка данных выполняется проще и быстрее, позволяя объединить вместе все геопространственные данные.

Выводы напрашиваются сами собой: Электронные тахеометры Trimble обладают максимальной производительностью и надежностью.

Тахеометры Trimble позволяют:

  • Выполнять геодезическую, фотограмметрическую съемку и 3D сканирование с помощью единого мощного решения
  • Производить быстрый и точный сбор данных
  • Воспользоваться мощью технологии Trimble VISION для управления роботизированным инструментом в видео режиме, документирования рабочей площадки и измерений
  • Повысить точность измерений даже на очень больших расстояниях благодаря технологиям Trimble DR Plus и DR HP
  • Создавать детальные 3D модели
  • Быстро обрабатывать данные с помощью программного обеспечения Trimble Business Center Office
  • Отслеживать ваше оборудование в реальном времени используя Locate2Protect и управлять им при помощи Trimble InSphere Equipment Manager

TRIMBLE SURESCAN

Высокая производительность и точность для решения специализированных задач

полевые технологии, объединили с высочайшим уровнем точности, а затем добавили к ним специализированные технические функции. В результате были созданы Trimble S9 и S9 HP, высокопроизводительные электронные тахеометры, предназначенные для решения самых сложных задач.

Работаете ли вы в туннеле или шахте, или же наблюдаете за деформациями, вы всегда можете положиться на тахеометры S9, объединяющие функции сканирования, геодезической и фотограмметрической съемки в едином точном решении.

Передовое решение для самых сложных работ

Вот всего несколько мощных функций и опций, входящих в состав тахеометров Trimble S9:

  • Точность 0.5" или 1"
  • Специализированные модули для оптимизации техпроцессов при работе в туннелях, шахтах или при наблюдении за деформациями
  • Дополнительные технологии Trimble SureScan и VISION
  • Trimble SurePoint
  • Дальномер с технологией DR HP в Trimble S9 HP
  • Контроль строительства в реальном времени или с пост-обработкой для быстрого обнаружения смещения конструкций с помощью ПО Trimble 4D Control
  • Дополнительные инженерные функции, включая технологию Trimble FineLock и лазерный указатель класса Class 3R. Технология Trimble Finelock позволяет обнаруживать цели без помех от окружающих призм, а технология LongRange Finelock расширяет ее возможности; обе технологии повышают точность при работе в затрудненных условиях, например, при укладке железнодорожных путей, работе в туннелях и наблюдении за деформациями. Благодаря лазерному указателю Класса 3R можно визуально отмечать точки на очень большом расстоянии, например, при прокладке тоннелей или в подземных разработках

Повышение производительности с Trimble SureScan

Технология Trimble SureScan значительно ускоряет производительность работ в поле и офисе. С ее помощью быстро и просто определить область сканирования, а также задать необходимое разрешение. В результате вы получаете более точные и пригодные для работы наборы первичных данных, сократив количество точек и перестановок инструмента, и облегчив обработку данных в офисе.

Благодаря технологии SureScan производится съемка всех необходимых данных для создания цифровых моделей местности и вычисления объемов земляных работ. Кроме того, топографическая съемка выполняется значительно быстрее, чем при использовании традиционных методов измерений.

Trimble Locate2ProtectУправление оборудованием 24/7

Благодаря технологии Trimble Locate2Protect вы в любую секунду знаете, где находятся ваши тахеометры. Вы можете посмотреть где находилось ваше оборудование в любой промежуток времени и получить оповещение, если инструмент покидает территорию рабочей площадки, подвергся нежелательному воздействию или эксплуатируется с нарушением правил.

Экономьте время, используя приложение Trimble InSphere™ Equipment Manager позволяющее автоматически отслеживать необходимость выполнения технического обслуживания, обновления МПО или программного обеспечения для всех инструментов. Теперь вы всегда точно знаете загрузку ваших инструментов, и можете быть уверены в их полной технической готовности.

Точное наведение. Отражатели Trimble MultiTrack и ActiveTrack 360

Отражатели Trimble специально разработаны для геодезистов и инженеров-строителей, как надежное, прочное и простое в работе решение для роботизированной съемки. Новый ActiveTrack 360 представляет собой легкий и компактный отражатель для оптических измерений с использованием передовых технологий активного слежения Trimble.

Trimble MultiTrackПоскольку ActiveTrack 360 — это активное устройство, в нем не используются стеклянные элементы призм. Отказ от стеклянных призм позволил уменьшить размеры и снизить вес отражателя, одновременно повысив его прочность и точность измерений.

Отражатель Trimble MultiTrack™ способен работать в активном и пассивном режимах. Благодаря исключению риска захвата ложных целей вы можете использовать до восьми активных отражателей на одной площадке и выполнить все работы с высокой точностью и производительностью.

Высокая эффективность повседневных работ с полевым программным обеспечением Trimble Access

Благодаря простому в использовании интерфейсу и возможности кодирования объектов, многофункциональным программам для графических расчетов точек и объектов, поддержке графической разбивки точек, линий, кривых и элементов разбивки по активным картам, Trimble Access позволяет значительно сократить время простоев и повысить эффективность работ. Кроме того, Trimble Access позволяет еще больше повысить производительность благодаря технологии Комбинированной съемки, объединяющей в едином проекте данные GNSS, оптических измерений, сканирования и изображения.

Также Trimble Access позволяет производить обмен файлами данных между полевыми и камеральными бригадами в режиме реального времени. Обменивайтесь файлами, отправляйте клиентам обновления и, даже, полностью завершенные проекты — все это онлайн через Trimble Access.

Оптимизация процессов с Trimble Business Center

Офисное программное обеспечение Trimble Business Center позволяет легко проверить, обработать и уравнять данные оптических и GNSS измерений. Также с помощью этого универсального программного обеспечения вы можете:

  • Используя расширенные функции уравнивания, с высокой точностью производить уравнивание ходов и сетей
  • Просматривать материалы съемки с помощью редактора данных электронных тахеометров
  • Вводить измерения в удобном формате электронных таблиц
  • Использовать Trimble VISION для просмотра исходных и аннотированных изображений Trimble Access, создавать HDR изображения для подготовки высокодетальных отчетных материалов и более наглядного представления информации

TRIMBLE VISIONТехнология Trimble Vision — взгляд в будущее геодезии

Технология Trimble VISION позволяет видеть все, что находится в поле зрения инструмента без подхода к штативу. Вы можете управлять съемкой непосредственно с помощью видеоизображения на экране контроллера. Благодаря калиброванной фото документации VISION вы предоставляете заказчикам отчетные материалы, которым они могут доверять. Улучшенная камера VISION позволяет получать с помощью контроллера более четкие изображения, а функция HDR обеспечивает получение изображений при плохом освещении. Используя VISION вы можете:

  • Быстро произвести документирование всей площадки
  • Выполнять высокоэффективные измерения по принципу «навел и снял»
  • Производить измерения после возвращения в офис
  • Обрабатывать круговые панорамные и HDR изображения для подготовки точных и подробных отчетных материалов
  S9 (DR PLUS) S9 (DR HP)
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Угловые измерения
Тип датчика Абсолютный датчик с диаметральным считыванием
Точность (СКО по стандарту DIN 18723) 0,5" или 1"
Вывод (минимальный отсчет) 0,1"
Автоматический компенсатор
Тип центрированный двухосевой
Точность 0,5"
Диапазон ±5,4'
Измерение расстояний
Точность (ISO)
По призме
В стандартном режиме1 1 мм + 2 мм/км 0,8 мм + 1 мм/км
Точность (СКО)
По призме
В стандартном режиме 2 мм + 2 мм/км 1 мм + 1 мм/км
В режиме слежения 4 мм + 2 мм/км 5 мм + 2 мм/км
В режиме DR (без отражателя)
В стандартном режиме 2 мм + 2 мм/км 3 мм + 2 мм/км
В режиме слежения 4 мм + 2 мм/км 10 мм + 2 мм/км
С повышенной дальностью 10 мм + 2 мм/км
Время измерения
По призме
В стандартном режиме 1,2 с 2,5 с
В режиме слежения 0,4 с 0,4 с
В режиме DR (без отражателя)
В стандартном режиме 1-5 с 3-15 с
В режиме слежения 0,4 с 0,4 с
Дальность измерений
По призме (в стандартных условиях2,3)
С 1 призмой 2500 м 3000 м
С 1 призмой в режиме Long Range 5500 м 5000 м
3 призмами в режиме Long Range   7000 м
Минимальное измеряемое расстояние 0,2 м 1,5 м
В режиме DR (без отражателя)
Белая карта (к-т отражения 90%)4 1300 м (хорошие условия)
1300 м (нормальные условия)
1200 м (сложные условия)
150 м (хорошие условия)
150 м (нормальные условия)
70 м (сложные условия)
Серая карта (к-т отражения 18%)4 600 м (хорошие условия)
600 м (нормальные условия)
550 м (сложные условия)
120 м (хорошие условия)
120 м (нормальные условия)
50 м (сложные условия)
До отражающей пленки 20 мм 1000 м
Минимальное измеряемое расстояние 1 м 1,5 м
В режиме DR с повышенной дальностью
На белую карту (отражательная способность 90%)4 2200 м
Сканирование
Диапазон2,3 от 1 м до 250 м
Скорость4 до 15 точек/с
Минимальное расстояние между точками 10 мм
СКО 1.5 мм на 50 м
Точность измерения отдельной точки 10 мм на 150 м
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДАЛЬНОМЕРА DR PLUS DR HP
Источник излучения Импульсный лазерный диод 905 нм, Лазер Класса 1 Лазерный диод 660 нм; Лазер Класса 1 при измерении на призму, Лазер Класса 2 в безотражательном режиме
Расходимость пучка при измерении на призму
В горизонтальной плоскости 4 см / 100 м 4 см / 100 м
В вертикальной плоскости 8 см / 100 м 4 см / 100 м
Расходимость пучка в безотражательном режиме
В горизонтальной плоскости 4 см / 100 м 4 см / 100 м
В вертикальной плоскости 8 см / 100 м 4 см / 100 м
Поправка за атмосферу от –130 ppm до 160 ppm непрерывно

  Trimble S9 и S9 HP
ХАРАКТЕРИСТИКИ СИСТЕМЫ
Горизонтирование
Круглый уровень в трегере 8'/2 мм
Электронный 2-осевой уровень на ЖК-экране с разрешением 0,3" (0.1 мгон)
Сервомеханизм
по технологии сервопривода MagDrive встроенные серво/угловые датчики с электромагнитным прямым приводом
Скорость вращения 115 градусов/с
Время на смену круга КЛ/КП 2,6 с
Время поворота на 180 градусов (200 гон) 2,6 с
Фиксация и медленное вращение управление посредством сервопривода, с бесконечным точным наведением
Центрирование
Система центрирования Trimble 3-pin
Оптический центрир Встроенный оптический отвес
Увеличение / Расстояние фокусировки 2,3×/от 0,5 м до бесконечности
Зрительная труба
Увеличение 30×
Апертура 40 мм
Поле зрения на 100 м (328 фт) 2,6 м на 100 м
Расстояние фокусировки от 1,5 м до бесконечности
Подсветка сетки нитей Переменная (10 уровней)
Автофокусировка Стандартная
Камера (также доступна как опция в версии DR High Precision)
Процессор Датчик цветного цифрового изображения
Разрешение 2048 x 1536 пикселей
Фокусное расстояние 23 мм
Глубина резкости от 3 м до бесконечности
Поле зрения 16,5° x 12,3°
Цифровое увеличение 4 уровня (1x, 2x, 4x, 8x)
Замер экспозиции точечный, HDR, автоматический
Яркость настраиваемая пользователем
Размер изображения до 2048 x 1536 пикселей
Формат файла JPEG
Питание
Встроенный аккумулятор перезаряжаемый, литий-ионный 11,1 В, 5,0 А/ч
Внешний источник питания Только 12 В внешнее
Время работы5
От одного аккумулятора примерно 6,5 часов
От трех аккумуляторов в специальном адаптере примерно 18 часов
На кронштейне Robotic от одной батареи 13,5 часов
Время работы в режиме robotic с видео7
От одного аккумулятора 5,5 часов
От трех аккумуляторов в специальном адаптере 17 часов
Вес и размеры
Инструмент (Autolock) 5,4 кг
Инструмент (Robotic) 5,5 кг
Контроллер Trimble CU 0,4 кг
Штатив 0,7 кг
Встроенный аккумулятор 0,35 кг
Высота цапфы 196 мм
СЪЕМКА В РЕЖИМАХ AUTOLOCK И ROBOTIC
Дальность по пассивным призмам 500 - 700 м
Trimble MultiTrack 800 м
Trimble ActiveTrack 360 (Дальномер DR Plus) 500 м
Trimble ActiveTrack 360 (Дальномер DR PH) 200 м
Точность наведения в режиме Autolock на расстоянии 200 м (СКО)3
По пассивным призмам < 2 мм
По пассивным призмам < 2 мм
Trimble ActiveTrack 360 < 2 мм
Минимальное расстояние поиска 0,2 м
Тип встроенного/внешнего радиомодема 2.4 ГГц, со скачкообразной перестройкой частоты, передача в расширенном спектре
Время поиска (типовое)7 2 - 10 с
FINELOCK
Точность наведения Finelock на 300 м (СКО)3 < 1 мм
Дальность до пассивных призм (мин.–макс.)3 20 м–700 м
Минимальное расстояние между призмами на 200 м 0,8 м
Long Range Finelock (не во всех моделях)
Точность наведения на 2,500 м (СКО)3 < 10 мм
Дальность до пассивных призм (мин.–макс.)3,8 250 м–2,500 м
Минимальное расстояние между призмами на 2,500 м < 10 м
GPS SEARCH/GEOLOCK
GPS Search/GeoLock 360 градусов или в заданном по горизонтали и вертикали окне поиска
Время получения решения9 15–30 с
Время повторного захвата цели < 3 с
Дальность ограничена дальностью работы Autolock и Robotic
ПРОЧИЕ ХАРАКТЕРИСТИКИ
Коаксиальный лазерный указатель (стандартно) Лазер Класса 2
Не-коаксиальный лазерный указатель (не во всех моделях) Лазер Класса 3R
Встроенный створоуказатель не во всех моделях
Рабочая температура от –20º C до +50º C
Герметичность IP65
Влажность 100%, с конденсацией
Связь USB, последовательное соединение, Bluetooth6
Безопасность двухуровневая защита паролем, Locate2Protect10
Сопровождение по скорости 10 Hz

  1. СКО в соответствие с ISO17123-4
  2. Стандартные условия: Дымка отсутствует. Облачно или умеренно солнечно, с незначительной тепловой рефракцией
  3. Дальность и точность зависят от атмосферных условий, размеров призм и фонового излучения.
  4. По карте Kodak Gray, номер по каталогу E1527795.
  5. Емкость аккумулятора при –20 ºC составляет 75% от емкости при +20 ºC.
  6. Разрешение на использование Bluetooth определяется законодательством каждой конкретной страны. Обратитесь к региональному дистрибьютору Trimble для получения подробной информации:
  7. Зависит от выбранного размера окна поиска.
  8. Long Range FineLock может использоваться со стандартным FineLock на расстояниях от 20 м.
  9. Время получения решения зависит от геометрии и качества GPS координат.
  10. Функционал и доступность зависят от региона.
Модель Дальномер Точность Сервопривод Trimble VISION SureScan FineLock Long Range FineLock Лазерный указатель Класса 3R Створоуказатель Отражатель ActiveTrack 360
S5 DR Plus 1", 2", 3", 5" Autolock
Robotic
DR Plus 1", 2", 3", 5" Autolock
Robotic
S7 DR Plus 1", 2", 3", 5" Autolock
Robotic
S9 DR Plus 0.5" Robotic
DR Plus 0.5" Robotic
DR Plus 1" Autolock
Robotic
S9 HP DR HP 0.5" Robotic
DR HP 0.5" Autolock
Robotic
DR HP 0.5" Robotic
DR HP 1" Autolock
Robotic
DR HP 1" Autolock
Robotic
DR HP 1" Autolock
Robotic
DR HP 1" Robotic

Угловая точность 0.5", 1"
На призму 2500 м, 5 500 м
Без отражателя 1300 м, 2200 м
Точность на призму 0,8 мм + 1 ppm
Точность без отражателя 2 мм + 2 ppm
Увеличение 30x
Компенсатор двухосевой
Морозоустойчивость -20°C
Пыле и влагозащита IP65
Питание Li-Ion
Интерфейс RS-232, Bluetooth
