Проектирование индивидуальных дорожных знаков.
  • Описание
  • Отзывы

Автоматизированное проектирование индивидуальных дорожных знаков согласно стандартам, принятым в России, Беларуси, Украине, Казахстане и странах СНГ.

При помощи программы ZNAK можно создавать новые знаки любой сложности, а также редактировать существующие знаки, в том числе созданные в предыдущих версиях программы.

Важной универсальной функцией программы является возможность создания информационных табло, в том числе рекламных щитов.

Быстроту и высокое качество проектирования знаков обеспечивают следующие основные факторы:

  • Наличие в программе готовых форм - шаблонов знаков (созданных разработчиком на базе знаков из ГОСТа), а также библиотек пиктограмм и указателей, символов, штампов и рамок
  • Строгий программный контроль создания знаков и чертежей в соответствии с принятыми нормативными документами
  • Наглядный интерфейс, благодаря которому даже начинающий пользователь сможет быстро освоить программу

Создание знака и чертежа

Программа ZNAK предоставляет инженеру полный спектр инструментов для работы и не требует соблюдения строгой последовательности при редактировании знака и чертежа.

При создании знаков (рисунок 1) можно выбирать различные виды указателей направлений - стандартные стрелки, а также сложные указатели с добавлением обозначений мостов/путепроводов и населенных пунктов.

Все элементы на щите знаков могут компоноваться в программе вручную или автоматически. Для знака можно задать цветность, а также выбрать язык оформления.

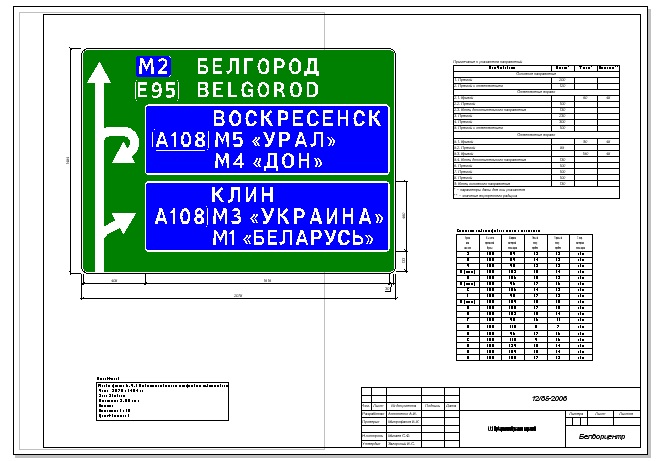

Рисунок 1. Проект указателя создан в программе ZNAK, чертеж оформлен рамкой и штампом, содержит проект знака, таблицу, примечания. Индивидуальный знак создан на базе готового шаблона с использованием указателей, хранящихся в библиотеке. CREDO ZNAK
Рисунок 1. Проект указателя создан в программе ZNAK, чертеж оформлен рамкой и штампом, содержит проект знака, таблицу, примечания. Индивидуальный знак создан на базе готового шаблона с использованием указателей, хранящихся в библиотеке

При создании чертежа выполняется компоновка знаков, примечаний к знакам, а также таблиц. Чертеж оформляется рамкой и штампом. Для всех элементов знака на чертеже можно применить автоматическую, ручную или комбинированную расстановку размеров.

Кроме того, в приложении Редактор шаблонов пользователь может самостоятельно создавать или корректировать шаблоны для внешнего оформления чертежа, а также создавать штампы согласно ГОСТу или произвольного вида. Таким образом, разработав вариант оформления чертежа в соответствии с требованиями заказчика, можно сохранить его в библиотеке и использовать многократно в качестве шаблона.

Исходные данные

Вместе с программой для упрощения проектирования предоставляются:

  • Шаблоны знаков, созданные на базе знаков из ГОСТ
  • Библиотека пиктограмм и указателей направлений
  • Библиотека штампов и рамок для оформления чертежа
  • Библиотека символов
  • База данных с размерами щитов согласно номенклатуре спецификации (перечень УДЗП)

Пользователь также может использовать следующие собственные данные:

  • Файлы с растровой графикой (при вставке пиктограмм)
  • Файлы других индивидуальных знаков (при добавлении знаков на щиты)

Обработка результатов

Результат проектирования можно:

  • Сохранить в виде отдельного знака
  • Вывести на печать
  • Экспортировать в форматы: BMP, JPEG, PNG, WMF, EMF, DXF и PDF
  • Передать в программу CorelDRAW
  • Сохранить в виде сформированного чертежа
