Расчёт дорожных одежд.
  • Описание
  • Отзывы

Система РАДОН RU – это профессиональное программное обеспечение для автоматизированного конструирования и расчета дорожных одежд нежесткого и жесткого типов по отраслевым нормативам Российской Федерации.

РАДОН RU применяется при проектировании дорожных одежд на вновь сооружаемых дорогах, на новых участках реконструируемых дорог, при усилении существующих дорожных одежд, при разработке каталогов и альбомов типовых решений по конструкциям дорожных одежд на дорогах общей сети.

Автоматизированные расчеты конструкций обеспечивают проектировщику высокую скорость работы и точность результатов.

С системой РАДОН RU поставляются библиотеки с перечнем наиболее распространенных автомобилей и стандартных материалов. Наличие таких библиотек позволяет быстро заполнять либо редактировать исходные данные по автомобильному потоку, конструкции дорожной одежды, необходимые для расчетов. При необходимости библиотеки можно пополнять новыми автомобилями, материалами для любых слоев конструкции дорожной одежды..

Система обеспечивает решение следующих основных проектных задач:

  • расчет конструкций дорожных одежд нежесткого типа на вновь сооружаемых дорогах и новых участках реконструируемых дорог по ОДН 218.046-01 «Проектирование нежестких дорожных одежд»;
  • расчет конструкций дорожных одежд нежесткого типа в I дорожно-климатической зоне, позволяющий учитывать влияние мерзлого донника и глубины оттаявшего слоя грунта на общий модуль упругости конструкции;
  • расчет слоев усиления существующей конструкции дорожной одежды в соответствии с ОДН 218.1.052-2002 «Оценка прочности нежестких дорожных одежд»;
  • расчет конструкций остановочных и краевых укрепительных полос обочин на участках нового строительства по ОДН 218.3.039-2003 «Укрепление обочин автомобильных дорог»;
  • расчет конструкций с монолитными цементобетонными покрытиями, с асфальтобетонными покрытиями и цементобетонным основанием в соответствии с руководством «Методические рекомендации по проектированию жестких дорожных одежд»;
  • расчет жестких дорожных одежд из асфальтобетонных покрытий на бетонном основании в I дорожно-климатической зоне;
  • расчет на автомобильную колесную нагрузку АК от автотранспортных средств на автомобильных дорогах общего пользования по ГОСТу Р 52748-2007 «Нормативные нагрузки, расчетные схемы нагружения и габариты приближения»;
  • расчет конструкций с учетом геосинтетических материалов для усиления несущих оснований дорожных одежд или переходного типа покрытий автомобильных дорог, устраиваемых из необработанных зернистых материалов, при новом строительстве согласно ОДМ 218.5.002-2008 «Методические рекомендации по применению полимерных геосеток (георешеток) для усиления слоев дорожной одежды из зернистых материалов»;
  • расчет конструкций с учетом армирования асфальтобетонных слоев при ремонте, на участках нового строительства и реконструкции автомобильных дорог по ОДМ 218.5.001-2009 «Методические рекомендации по применению геосеток и плоских георешеток для армирования асфальтобетонных слоев усовершенствованных видов покрытий при капитальном ремонте и ремонте автомобильных дорог»;
  • расчет конструкций с учетом геосинтетических материалов при проектировании вновь строящихся, реконструируемых и ремонтируемых автомобильных дорог в соответствии с ОДМ 218.5.003-2010 «Рекомендации по применению геосинтетических материалов при строительстве и ремонте автомобильных дорог».

Основные принципы работы

Сам принцип работы в системе РАДОН RU, когда проектировщик выбирает необходимую ему методику расчета, дает понимание происходящих процессов, облегчает анализ полученных результатов и дальнейшие действия по изменению конструкции.

Диалоги для ввода исходных данных по климату, дороге, составу движения, расчетным нагрузкам, конструкции дорожной одежды просты в заполнении, содержат подсказки в виде справок, карт, сообщений и контролируют корректность вводимых данных.

Базы автомобилей, материалов позволяют быстро заполнять либо редактировать исходные данные по автомобильному потоку, конструкции дорожной одежды.

База автомобилей содержит библиотеки, позволяющие назначать автомобили по маркам (рисунок 1а), а также согласно современной классификации транспортных средств (рисунок 1б) - в зависимости от конструктивной схемы грузоподъемности.

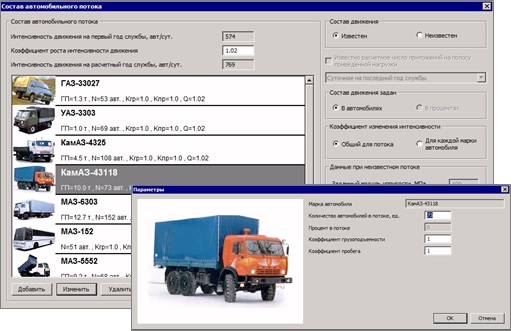

Рисунок 1а. Библиотеки автомобилей позволяют быстро заполнять данные по составу движения. CREDO РАДОН
Рисунок 1а. Библиотеки автомобилей позволяют быстро заполнять данные по составу движения

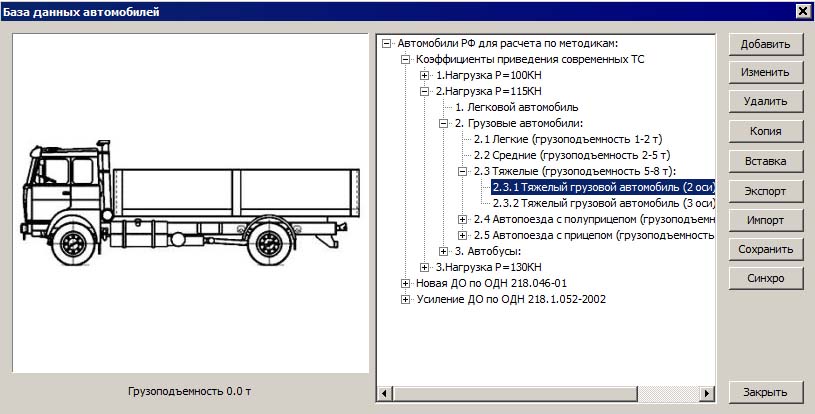

Рисунок 1б. Библиотека автомобилей по классификации современных транспортных средств. CREDO РАДОН
Рисунок 1б. Библиотека автомобилей по классификации современных транспортных средств

База материалов (рисунок 2) содержат библиотеки стандартных материалов по нормативным документам. Также в состав базы входит редактируемая библиотека Материалы слоев ДО, созданные пользователем, которая предназначена для наполнения ее индивидуальными материалами. В ее состав по просьбам пользователей включены отдельные группы инновационных материалов.

Рисунок 2. Поставляемые библиотеки материалов. CREDO РАДОН
Рисунок 2. Поставляемые библиотеки материалов.

В состав базы материалов входят библиотеки геосинтетических материалов. Они представлены геосинтетиками производителей ООО «НПО Славрос», ООО «СТЕКЛОНиТ Менеджмент», ООО «Гекса – нетканые материалы», ООО «СЕТТКА», ООО «Махина-ТСТ», ООО «РЕКСТРОМ-К».

Библиотеки являются редактируемыми, их можно пополнять либо редактировать новыми данными. Данными библиотек можно обмениваться с коллегами.

Система РАДОН RU обеспечивает инженеру большие возможности для задания различных условий расчета. С одной стороны, программа придерживается требований методик, и по умолчанию предлагает именно нормативные исходные данные. Но в то же время система позволяет задавать пользователю индивидуальные данные, тем самым открывая возможности для решения нестандартных задач. Например, проектировщик может задавать индивидуальные коэффициенты прочности и надежности, расчетные нагрузки, коэффициенты Кд, задавать различные условия при назначении морозозащиты, для снижения расчетной влажности и.т.д.

Начиная с версии 3.5, в программе добавлена возможность расчета общего модуля упругости на поверхности конструкции по номограмме ОДН 218.046-01 либо по формуле МОДН 2-2001.

После выполнения расчета схема конструкции с основными результатами отображается в рабочем окне (рисунок 3).

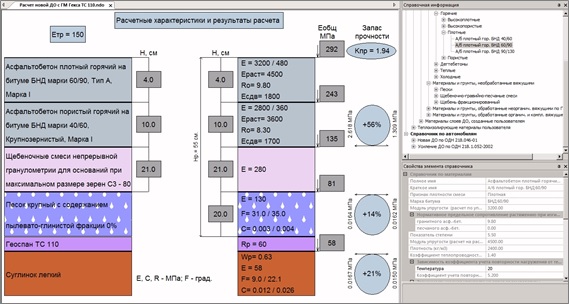

Рисунок 3. Результат расчета конструкции дорожной одежды отображается в рабочем окне. CREDO РАДОН
Рисунок 3. Результат расчета конструкции дорожной одежды отображается в рабочем окне

Справа в рабочем окне отображается справочная информация по тому материалу слоя, который проектировщик указал в схеме конструкции дорожной одежды. Приведенные данные плюс рабочая информация по результатам расчета позволяют проанализировать конструкцию и принять решения по окончательному варианту. Возможности системы позволяют открыть несколько проектов в одном рабочем окне для сравнения вариантов.

Помимо выполнения расчетов по заданным толщинам конструкции, система позволяет выполнять оптимизационный расчет по подбору конструкции минимальной толщины, наименьшего запаса прочности, минимальных показателей по базовой сметной стоимости.

Кроме оптимального варианта, который выводится на экран, пользователю предлагается возможность просмотреть список вариантов оптимальных конструкций, которые также удовлетворяют заданным критериям оптимизации. Проанализировав список вариантов, можно выбрать, допустим, конструкцию не только с большей толщиной, но и с более высоким запасом по растяжению на изгиб и т.д.

Просмотреть результаты можно не только на экране, но и в протоколах. Краткие протоколы предназначены для просмотра основных результатов и быстрой печати из программы.

Полные протоколы бывают двух видов. Первый вид содержит подробные отчеты о введенных исходных данных и результатах расчета. Второй вид - протоколы с формулами, которые помимо подробных отчетов включают в себя полный ход расчетов с формулами (рисунок4). Полные протоколы реализованы для конструкций нежестких и жестких дорожных одежд.

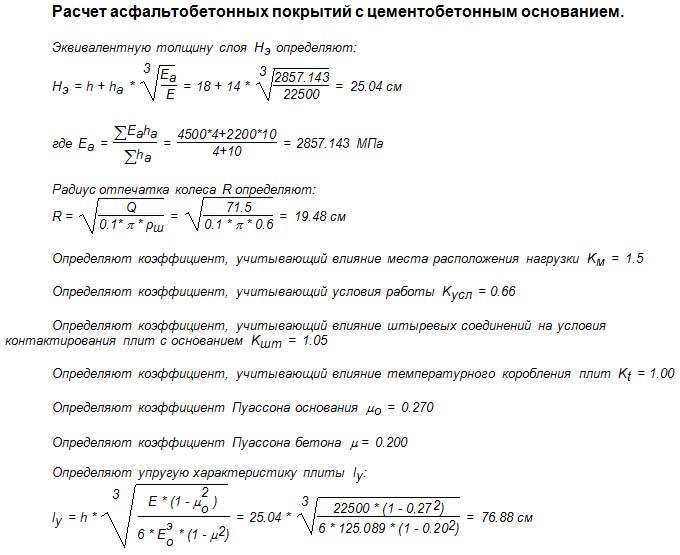

Рисунок 4. Фрагмент полного протокола с формулами расчета жесткой дорожной одежды. CREDO РАДОН
Рисунок 4. Фрагмент полного протокола с формулами расчета жесткой дорожной одежды

Отчеты можно экспортировать в файлы формата RTF, DXF.
