Программные продукты CREDO для дорожно-транспортного строительства

ПО Кредо Откос 2.1

22 400 руб.
Поделиться
Проверка устойчивости откосов земляного полотна.
  • Описание
  • Отзывы
  • Доставка
  • Подарки

В программе ОТКОС решаются задачи анализа устойчивости земляного полотна при проектировании оснований зданий и сооружений, а также автомобильных дорог.

С программой поставляется начальная база из песчаных и пылевато-глинистых грунтов, которую можно дополнять новыми грунтами и уточнять их физико-механические характеристики.

Формирование и корректировка базы данных по грунтам

Метод определения параметров добавляемого грунта устанавливается в соответствии с полнотой исходных данных и в зависимости от способа их получения.

  • По лабораторным испытаниям – расчетные параметры грунтов принимаются на основе статистической обработки результатов лабораторных испытаний. Метод рекомендуется при обследовании существующих насыпей и выемок. Это самый надежный метод, например, для реконструкции или для детального проектирования земляного полотна в сложных грунтово-геологических условиях.

При создании грунта пользователя по лабораторным испытаниям реализована возможность задания всех физико–механических характеристик грунта без перерасчета. Поля параметров доступны для редактирования.

  • Минимум данных – расчетные параметры прочности грунтов принимаются по литературным и справочным источникам. Метод рекомендуется для предварительных оценок устойчивости откосов выемок и насыпей при недостаточности данных.

Добавленные грунты можно экспортировать в отдельный файл, для последующего использования в других проектах.

Исходные данные

Исходными данными для выполнения задачи по оценке устойчивости земляного полотна служат:

  • общие данные по объекту;
  • данные по конструкции и грунтам земляного полотна;
  • данные по грунтам основания.

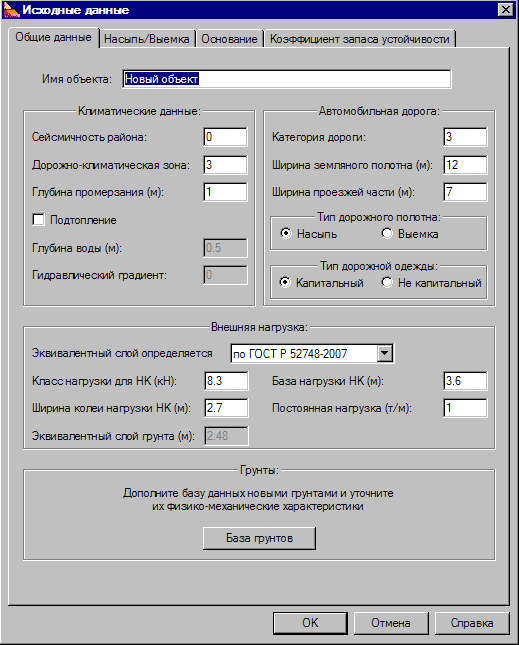

Рисунок 1. Диалог для ввода исходных данных. CREDO ОТКОС
Рисунок 1. Диалог для ввода исходных данных

Основные функции

В программе ОТКОС решаются задачи механики грунтов и выполняются расчеты устойчивости откосов, в том числе:

  • Расчет толщины эквивалентного слоя грунта по ГОСТ Р 52748-2007 (от нормативной нагрузки НК).

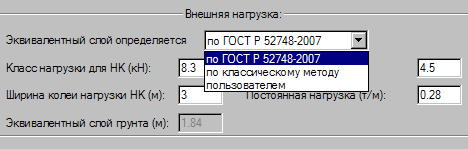

Рисунок 2. Выбор варианта внешней нагрузки. CREDO ОТКОС
Рисунок 2. Выбор варианта внешней нагрузки

Толщина эквивалентного слоя грунта Нэ, м при расчете устойчивости откосов насыпи от нагрузки транспортных средств (от нормативной нагрузки НК) вычисляют по формуле ГОСТ Р 52748-2007 п. 5.2.2 :


где K – класс нагрузки НК, кН,
D – база нагрузки НК, м,
С – ширина нагрузки НК, м,
γ_гр – удельный вес грунта, кН/м3.

  • Расчет толщины эквивалентного слоя по классическому методу (с учетом различных методических рекомендаций, пособий и др. нормативных документов).
  • Задание пользователем толщины эквивалентного слоя.
  • Поиск опасной кривой скольжения методом покоординатного спуска.
  • Расчет устойчивости земляного полотна по модифицированному методу Терцаги для каждой кривой скольжения, в том числе:
  • разбивка оползающего массива на блоки,
  • расчет площади и веса блоков с учетом параметров каждого слоя земляного полотна в каждом блоке,
  • расчет сдвигающих сил, сил трения и сцепления в каждом блоке,
  • расчет сдвигающих и удерживающих моментов.
  • Расчет устойчивости насыпи, в т.ч. насыпи на слабом основании с использованием армирующих прослоек из геосинтетических материалов по расчетным схемам и формулам в соответствии с ОДМ 218.5.003-2010 «Рекомендации по применению геосинтетических материалов при строительстве и ремонте автомобильных дорог. Федеральное дорожное агентство (РОСАВТОДОР), Москва 2010». В зависимости от местоположения геосинтетических материалов выполняются расчеты в соответствии с разделами:
  • для армоэлементов на слабом основании при расчете дефицита удерживающих сил на уровне основания – Раздел 8.
  • Для армоэлементов в насыпи – Раздел 11.
  • Применение геосинтетических материалов для обеспечения устойчивости на откосах - Раздел 8 п.б «Назначение конструктивных решений».

Рисунок 3. Выбор геосинтетического материала в зависимости от его местоположения. CREDO ОТКОС
Рисунок 3. Выбор геосинтетического материала в зависимости от его местоположения. CREDO ОТКОС
Рисунок 3. Выбор геосинтетического материала в зависимости от его местоположения

  • Расчет параметров равноустойчивого откоса по методу Н.Н. Маслова;
  • Расчет устойчивости подтопленной насыпи.
  • Расчет с учетом сейсмического воздействия.
  • Расчет местной устойчивости откосов земляного полотна.

Результаты

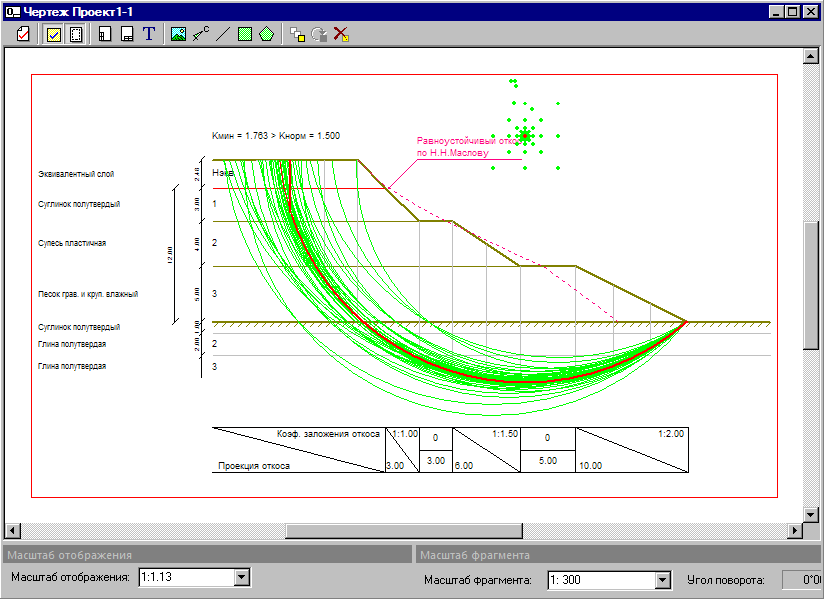

По результатам расчетов в программе можно создать чертеж с отображением всей схемы конструкции откоса или отдельных фрагментов этой схемы (рисунок 4).

Рисунок 4. Схема конструкции откоса насыпи. CREDO ОТКОС
Рисунок 4. Схема конструкции откоса насыпи

Результаты расчетов могут быть представлены также в виде отчетов, состав которых уточняется пользователем

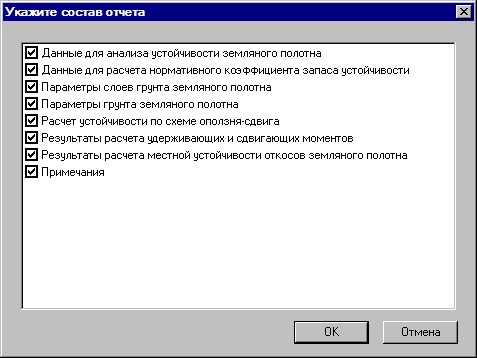

Рисунок 5. Настройка состава отчета. CREDO ОТКОС
Рисунок 5. Настройка состава отчета

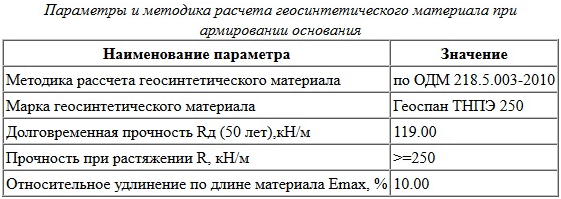

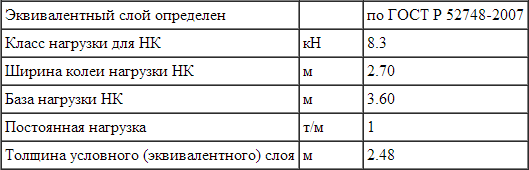

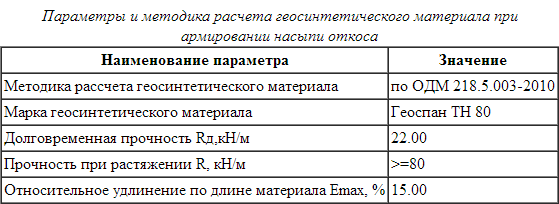

При этом в отчет попадают данные по внешней нагрузке, данные по армированию насыпи и основания, данные по геосинтетическим материалам.
