Гидравлический расчёт стоков, труб и малых мостов.
  • Описание
  • Отзывы

ГРИС является комплексом расчетных программ и включает две автономные программы: ГРИС_С и ГРИС_Т. Программы комплекса позволяют выполнить расчеты стоков дождевых паводков и талых вод, а также рассчитать пропускную способность труб и малых мостов.

Область применения программ — проектирование автомобильных и железных дорог.

ГРИС_С. Программа служит для определения расходов и объемов стоков дождевых паводков и талых вод. Входными данными программы служат материалы полевых изысканий. Результатами расчета являются таблицы, в том числе в формате RTF.

Результаты расчетов программы ГРИС_С могут использоваться в программе ГРИС_Т, предназначенной для расчета пропускной способности малых искусственных сооружений.

Основные функции программы:

  • расчет стока дождевых паводков по формуле МАДИ/Союздорпроекта;
  • расчет стока дождевых паводков по формуле предельной интенсивности СНиП 2.01.14-83;
  • расчет стока дождевых паводков по редукционной формуле СНиП 2.01.14-83;
  • расчет стока дождевых паводков по ВСН 24-87 (расчет составлен по ведомственным строительным нормам для Беларуси);
  • расчет стока дождевых паводков по формуле УкрНИГМИ (Украина);
  • расчет стока дождевых паводков по редукционной формуле II СП 33-101-2003;
  • расчет стока дождевых паводков по формуле предельной интенсивности III СП 33-101-2003;
  • расчет стока талых вод по СНиП 2.01.14-83;
  • расчет стока талых вод по ВСН 24-87 (расчет составлен по ведомственным строительным нормам для Беларуси);
  • расчет стока талых вод по формуле УкрНИГМИ (Украина);
  • расчет стока талых вод по СП 33-101-2003.

ГРИС_Т. Программа позволяет рассчитать пропускную способность малых искусственных сооружений: гладкой круглой трубы, гладкой прямоугольной трубы, малого моста, а также гофрированных труб различных сечений. Возможен расчет одно- и многоочковых труб.

Преимуществом программы является возможность использования не одной, а различных методик расчета стока и конструкций водопропускных труб, в том числе гофрированных с различной формой сечения.

Входными данными для программы могут служить материалы полевых изысканий и принятые проектные решения. В качестве входных данных могут также использоваться результаты расчетов программы ГРИС_С, которая служит для определения расходов и объемов стоков дождевых паводков и талых вод.

Гидравлические расчеты по определению пропускной способности применимы в программе как для новых, так и для существующих сооружений. Для одного и того же сооружения такой расчет можно выполнить по различным расчетам стока.

Расчет металлических гофрированных труб выполняется по трем методикам, условные названия расчетов: ГОФР_I, ГОФР_ II, ГОФР_III. Каждой методике соответствуют определенные типы поперечных сечений (рисунок 1).

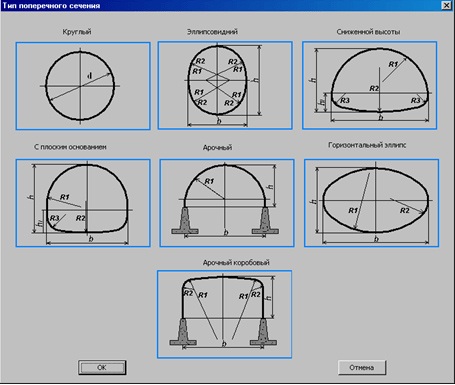

Рисунок 1. Типы поперечных сечений для расчета «Гофр_II» (проектирование и строительство сооружений из металлических гофрированных конструкций на автомобильных дорогах общего пользования). CREDO ГРИС
Рисунок 1. Типы поперечных сечений для расчета «Гофр_II» (проектирование и строительство сооружений из металлических гофрированных конструкций на автомобильных дорогах общего пользования)

Обработка результатов

Кроме определения водопропускной способности, в программе возможен подбор типовых размеров нового искусственного сооружения по гидравлическим показателям как с учетом аккумуляции, так и без нее.

Пользователь может варьировать размер отверстия моста и анализировать величину подпора воды перед ним (методика применяется для малых мостов).

Во время расчета определяются следующие основные характеристики:

  • коэффициент аккумуляции (при расчетах с учетом аккумуляции);
  • сбросной расход в сооружении (при расчетах с учетом аккумуляции);
  • режим работы искусственного сооружения;
  • подпор воды перед сооружением;
  • глубина и скорость воды на выходе сооружения или в расчетном сечении;
  • минимально допустимая высота земполотна (для новых сооружений).

Результаты расчета в программе ГРИС_Т можно получить в трех видах (рисунок 2, 3):

  • в виде визуального изображения, выдаваемого на экран после расчета;
  • в виде отчета (таблицы), который можно предварительно просмотреть на экране и затем выдать на печать;
  • в виде сохраненного на диске файла отчета в формате RTF.

Пример гидравлического расчета круглой трубы:

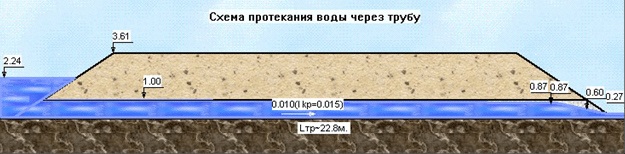

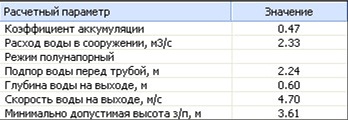

Рисунок 2. Визуальное изображение, выдаваемое на экран после расчета круглой трубы. На условном чертеже продольного сечения отображаются глубины в различных сечениях, а также геометрические характеристики самой трубы. CREDO ГРИС
Рисунок 2. Визуальное изображение, выдаваемое на экран после расчета круглой трубы. На условном чертеже продольного сечения отображаются глубины в различных сечениях, а также геометрические характеристики самой трубы. CREDO ГРИС
Рисунок 2. Визуальное изображение, выдаваемое на экран после расчета круглой трубы. На условном чертеже продольного сечения отображаются глубины в различных сечениях, а также геометрические характеристики самой трубы

Пример гидравлического расчета малого моста:

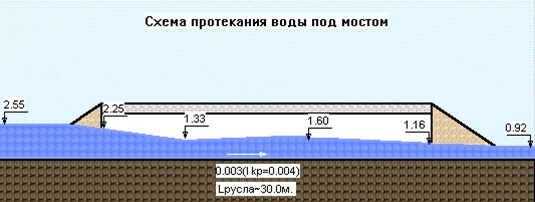

Рисунок 3. Визуальное изображение, выдаваемое на экран после расчета малого моста. CREDO ГРИС
Рисунок 3. Визуальное изображение, выдаваемое на экран после расчета малого моста. CREDO ГРИС
Рисунок 3. Визуальное изображение, выдаваемое на экран после расчета малого моста
