ПО Кредо Нивелир 2.1

40 500 руб.
Поделиться
Обработка геометрического нивелирования.
  • Описание
  • Отзывы
  • Доставка
  • Подарки

Программа камеральной обработки полевых измерений геометрического нивелирования I–IV классов, технического и высокоточного инженерного нивелирования, выполняемого оптическими и цифровыми нивелирами.

Успешно применяется при создании высотных государственных геодезических опорных сетей и местных высотных сетей, а также при геодезическом обеспечении строительства, наблюдения за вертикальными смещениями зданий, сооружений и оборудования.

Исходные данные

  • файлы в форматах цифровых нивелиров: Leica (GSI, RAW, TXT), Trimble (DAT, M5), Sokkia (SDR2х, SDR3х), Topcon (TXT, DL);
  • файлы формата CDX (CREDO_DAT);
  • текстовые файлы в произвольном формате, настраиваются пользователем;
  • файлы калибровки комплектов «цифровой нивелир – штриховая рейка», разработанных метрологами МИИГАиКа и ЦНИИГАиКа;
  • рукописные (обработанные в соответствии с инструкциями) нивелирные журналы;
  • рабочие схемы нивелирования.

Решаемые задачи

  • Импорт исходных данных в форматах цифровых нивелиров, форматов CDX, текстовых файлов, файлов калибровки.
  • Ввод данных из рукописных журналов нивелирования I–IV классов, I–III разрядов, а также технического класса точности.
  • Обмен информацией для пунктов между программой НИВЕЛИР и программами CREDO_DAT версии 4.1 и ТРАНСКОР версии 2.2.
  • Предварительная обработка измерений, анализ соответствия требованиям нормативных документов для двух горизонтов, левого и правого хода, прямого и обратного хода.
  • Расчет поправок за переход к нормальным высотам для нивелирования I–II классов (разрядов) по трем методикам.
  • Учет поправок в превышения по секциям «dh» за отличие средней длины метра комплекта реек от номинала по результатам эталонирования и «dht» за различие температуры реек при эталонировании для нивелирования I–IV классов.
  • Автоматическое формирование топологических связей сети.
  • Анализ грубых ошибок измерений с использованием Lp-метрики и трассирования в интерактивном режиме.

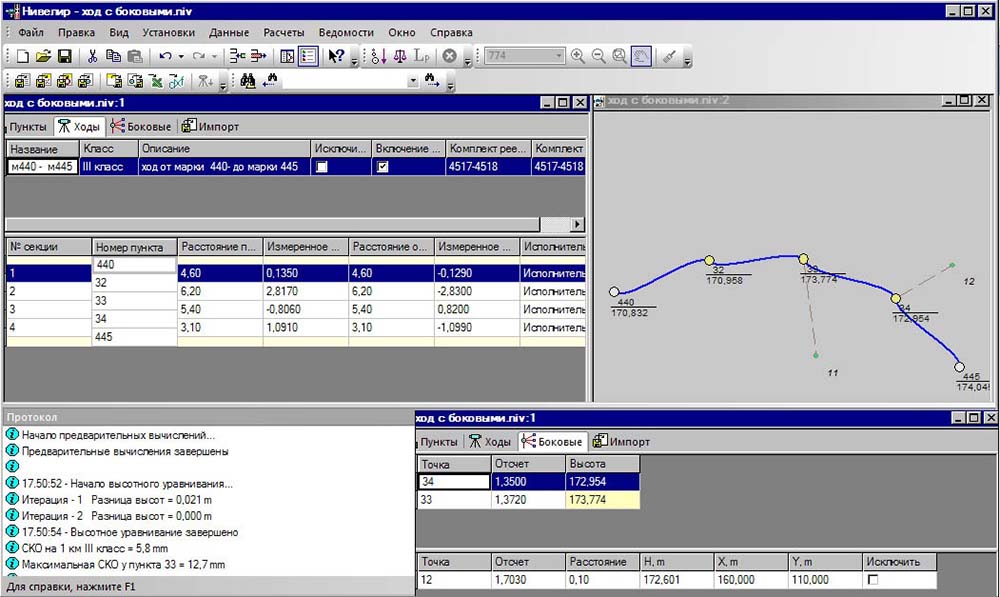

Рисунок 1. Пример расчета нивелирного хода с боковыми точками. CREDO НИВЕЛИР
Рисунок 1. Пример расчета нивелирного хода с боковыми точками

  • Возможность объединения левой и правой, прямой и обратной нивелировок при нивелировании I класса, выполненных с использованием цифровых нивелиров DiNi и DNA.
  • Расчет случайных и систематических ошибок нивелирования, в том числе с возможностью раздельного расчета по исполнителям.
  • Использование параметрического способа уравнивания с возможностью совместного уравнивания измерений разных классов (разрядов) точности, апостериорная оценка точности измерений и результатов.
  • Расчет отметок «боковых» пунктов (рис. 1).
  • Экспорт данных в текстовые файлы произвольного формата по шаблону пользователя, в формат CDX (CREDO_DAT), в MS Exсel – в новые и существующие файлы с указанием строк и столбцов для размещения.
  • Экспорт схемы сети в формат DXF (2000.dxf и 2004.dxf).
  • Расчет и экспорт в текстовый файл разностей превышений di: d1–d0 – для I класса и I разряда нивелирования и d6 – для II–III класса и II разряда нивелирования.

Представление результатов

Формирование и настройка выходных документов выполняется согласно национальным стандартам или стандартам предприятия, с настройкой на любые языки, включая иврит и арабский, с использованием приложения Редактор шаблонов.

По результатам уравнивания могут быть сформированы следующие ведомости: превышений и высот пунктов для всех классов нивелирования; координат и высот; характеристик нивелирных линий; предобработки (с учетом поправок: за среднюю длину рабочего метра пары реек, за различие температуры); оценки точности высот пунктов; поправок; характеристик качества нивелирования (рис. 2).

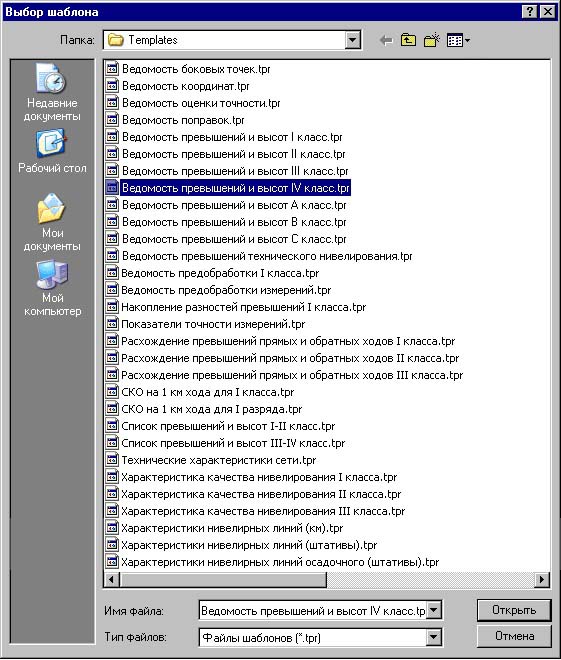

Рисунок 2. Шаблоны ведомостей, входящие в поставку. CREDO НИВЕЛИР
Рисунок 2. Шаблоны ведомостей, входящие в поставку
