ПО Кредо Расчет деформаций 1.0

41 300 руб.
Поделиться
Обработка результатов геодезический наблюдений за деформациями зданий и сооружений.
  • Описание
  • Видео
  • Отзывы
  • Доставка
  • Подарки

Назначение

Обработка и интерпретация результатов геодезических измерений по многократным наблюдениям за деформационно-осадочными процессами. Система CREDO РАСЧЕТ ДЕФОРМАЦИЙ может применяться для мониторинга зданий и сооружений, просадок грунта, оползнеопасных участков на различных горных предприятиях, а также для целого ряда аналогичных задач.

Ключевые преимущества системы

  • Привычный для пользователей CREDO_DAT 4.x интерфейс.
  • Широкий набор форматов входных данных, возможность настраиваемого импорта в пользовательских форматах.
  • Полная поддержка форматов CREDO_DAT и НИВЕЛИР.
  • Возможность использования растровых подложек и векторных данных из файлов DXF для облегчения восприятия информации и отображения внешнего вида деформируемого объекта.
  • Возможность настройки форм выходной документации под требования пользователя и стандарты предприятия.

Исходными данными могут быть:

  • Данные, полученные в результате импорта файлов:
    • проектов GDS (CREDO_DAT 3.10-3.12), GDS4 (CREDO_DAT 4.0-4.1), GDSM (CREDO_DAT Mobile);
    • проектов NIV (CREDO_НИВЕЛИР 1.0-2.0);
    • файлов TMD и растровых подложек (BMP, TIFF, TIF, JPG, JPEG, PNG, GIF) с файлами привязки, подготовленными в программах ТРАНСФОРМ 4.0, MapInfo, ArcView/ArcInfo, Photomod;
    • файлов обменного формата AutoCAD (DXF);
    • текстовых файлов произвольного формата.
  • Данные, введенные с клавиатуры.

Основные функции

  • Анализ устойчивости контрольных пунктов каркасной сети геодезического обоснования в плане и по высоте по отношению к начальному и предыдущему циклам наблюдений в соответствии с установленными в программе допусками.
  • Расчет линии тренда развития деформационно-осадочных процессов на основании результатов геодезических измерений, включая различные модели аппроксимации данных: линейная функция, квадратичная парабола, периодическая функция. Для каждой из моделей выполняется расчет достоверности. Добавлена возможность прогнозирования на заданную дату с расчетом доверительных интервалов прогноза.
  • Вычисление параметров для отдельных деформационно-осадочных марок:
    • текущая и суммарная абсолютная осадка марок с выделением цветом в таблице Пункты значений, превысивших установленные в программе допуски;
    • текущее и суммарное плановое смещение марок с выделением цветом в таблице Пункты значений, превысивших установленные в программе допуски.
  • Расчет следующих геометрических характеристик плановых деформаций:
    • дилатация – относительное изменение площади деформируемой поверхности. Вычисленные значения дилатации могут отображаться в виде изолиний равных изменений масштаба;
    • сжатие и растяжение. Данные этих расчетов могут быть представлены в виде векторов и в виде изолиний равных значений;
    • вращение. Данные по вращению элементов поверхности отображаются в окне Схема в виде подписей.
  • Построение и отображение при помощи изолиний и градиентной заливки следующих видов деформационной поверхности: абсолютное смещение марок по высоте, скорости смещения марок по высоте, максимальной кривизны деформационной поверхности (рис. 1).

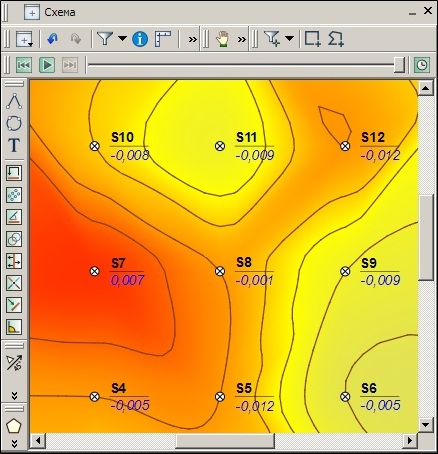

Рисунок 1.Отображение смещения марок с помощью градиентной заливки и изолиний. CREDO РАСЧЕТ ДЕФОРМАЦИЙ
Рисунок 1.Отображение смещения марок с помощью градиентной заливки и изолиний

  • Вычисление значений крена и прогиба для линейных объектов (линий профилей), наклона и кручения для башенных сооружений.
  • Вычисление отклонения рельсов в плане и по высоте с выводом графика подкрановых путей.
  • Создание полноценной трехмерной визуализации деформационной поверхности в виде ортографической или центральной проекции с возможностью просмотра динамики процессов в режиме анимации.
  • Вычисление параметров для пары деформационно-осадочных марок: продольный, поперечный и вертикальный сдвиги.
  • Создание линий профилей по маркам и вычисление движений марок профиля по высоте.
  • Создание пользовательских систем координат для блоков, в том числе непараллельных исходной плоскости, с возможностью автоматического расчета параметров системы координат.
  • Построение траекторий и векторов движения марок в плане.
  • Отображение и визуализация деформационной поверхности на заданные значения даты и времени.
  • Экспорт в чертежную модель деформационной поверхности траекторий и векторов движения марок в плане, а также дополнительных подписей.
  • Интерактивное решение инженерно-геодезических задач: обмер, створ-перпендикуляр, линейная и полярная засечки, проекция, пересечение, сетка точек, расчет угла.
  • Распределение вспомогательных элементов по слоям с возможностью управления видимостью и захватом элементов, расположенных в них..

Результаты

  • Чертежи графиков по отдельным маркам и по линиям профиля, чертежи схем планово-высотного обоснования (рисунок 2).

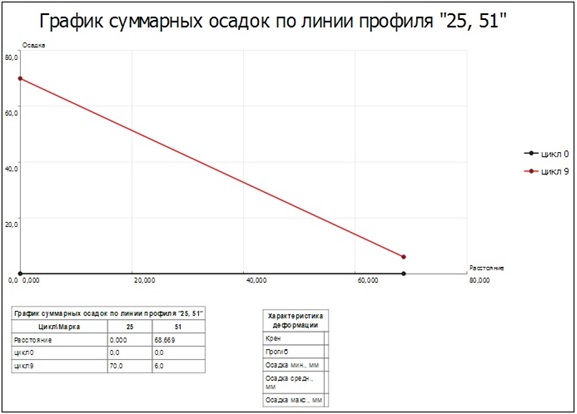

Рисунок 2. Чертеж графика суммарных осадок по линии профиля. CREDO РАСЧЕТ ДЕФОРМАЦИЙ
Рисунок 2. Чертеж графика суммарных осадок по линии профиля

  • Чертежи деформационной поверхности, созданной по результатам абсолютных смещений по высоте, скорости смещений, максимальной кривизне деформационной поверхности в опорных точках.
  • Экспорт чертежей в формат DXF, PDF, PS, SVG.
  • Протокол анализа устойчивости контрольных пунктов.
  • Ведомости с возможностью настройки пользовательского шаблона.
  • Сводные каталоги всех рассчитываемых в программе деформационных характеристик с выводом данных в формат HTML с максимальной расчетной в программе точностью..
