Уравнивание плановых, высотных и спутниковых геодезических сетей. Обработка результатов топографической съёмки.
  • Описание
  • Видео
  • Отзывы

Система CREDO_DAT предназначена для автоматизации камеральной обработки наземных и спутниковых геодезических измерений.

Следует отметить следующие преимущества работы в системе:

  • Отсутствие ограничений на объем обрабатываемой информации, на формы и методы обрабатываемых геодезических сетей.
  • Импорт данных из большинства существующих электронных тахеометров и спутниковых приборов, а также импорт данных через последовательный порт непосредственно с электронных тахеометров.
  • Совместная обработка измерений, выполненных разными методами и с разной точностью.
  • Совместное уравнивание данных спутниковых и традиционных геодезических измерений.
  • Развитый аппарат поиска и выделения грубых ошибок измерений.
  • Режим проектирования плановых и высотных сетей, подбор необходимой точности измерений.
  • Доступна загрузка, привязка и трансформация растровых изображений.
  • Возможности адаптации выходных документов под стандарты предприятия, национальные стандарты и языки.
  • Расширенная система настройки и обработки данных полевого кодирования.

Исходные данные

Программный продукт CREDO_DAT позволяет выполнить импорт данных полевых измерений, полученных с электронных регистраторов и тахеометров в форматах: Sokkia (SDR2x, 3x), Nikon (RDF), Geodimeter (ARE, JOB), Leica (GRE, GSI, IDEX), Topcon (GTS6, GTS7), Trimble, ElTa (R4, R5, R500, М5), TDS (RavData), УОМЗ (3ТА5, 4ТА5), PENTAX (DC1, AUX, CSV), FOIF(RTS600, 680), KOLIDA (KTS440,550), South. Кроме того, в систему импортируются данные программ постобработки спутниковых измерений из файлов соответствующих форматов: SNAP-файлы (PINACLE), данные по станциям и базовым линиям *.txt, *.csv (LGO), *.asc (TGO, TBC), *.tvf (Topcon Tools), отчеты по решению базовых линий (Spectrum Survey), данные в формате GDSM (CREDO_DATMobile).

При проектировании геодезических сетей для просмотра, анализа и привязки проектов к существующей местности можно использовать картографические материалы в виде растровых подложек, которые также можно импортировать в систему (рис. 1).

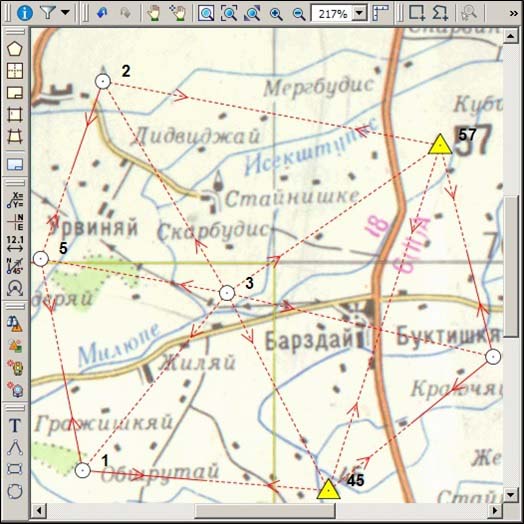

Рисунок 1: Использование растровой подложки для привязки проекта к существующей местности. CREDO_DAT PROFESSIONAL
Рисунок 1: Использование растровой подложки для привязки проекта к существующей местности

Обработка данных

В системе выполняется обработка материалов тахеометрической съемки с формированием точечных, линейных и площадных топографических объектов и их атрибутов по данным полевого кодирования.

После ввода исходных данных и импорта измерений система CREDO_DAT автоматически распознает и разделяет данные по типам измерений, формирует связи сети. В системе выполняется предварительная обработка измерений, рассчитываются и учитываются необходимые поправки и редукции, рассчитываются предварительные координаты пунктов. При выполнении многократных повторных измерений (приемов) в системе есть возможность выполнить оценку точности угловых измерений в приеме и на станции. При необходимости система позволяет выявить, локализовать и нейтрализовать грубые ошибки в координатах и высотах исходных пунктов, линейных, угловых измерениях и нивелировании с использованием нескольких, дополняющих друг друга методик, в том числе анализом СКП единицы веса, автоматически (Lp–метрика), в диалоговом режиме (трассирование), методом последовательного отключения. По результатам предварительной обработки отклонения от нормативных допусков выводятся в протокол.

Предусмотрено использование пользовательской (собственной) системы полевого кодирования топографических объектов. При съемке, помимо данных измерений, фиксируются коды точек и условия соединения линий. Таким образом, ведется «электронный абрис» съемки, фиксируются топографические объекты, вводятся их семантические свойства.

Уравнивание планового и высотного геодезических обоснований

Система CREDO_DAT позволяет выполнить совместное или раздельное уравнивание векторов спутниковых измерений и традиционных измерений в линейно-угловых и высотных геодезических сетях разных форм, классов и методов (комбинации методов) создания. Уравнивание выполняется параметрическим способом по методу наименьших квадратов.

В системе обеспечена возможность производить совместное уравнивание измерений разных классов точности и разных методик с получением развернутой оценки точности, включающей статистические оценки, эллипсы ошибок (рис. 2), СКО линий и дирекционных углов сторон планового обоснования.

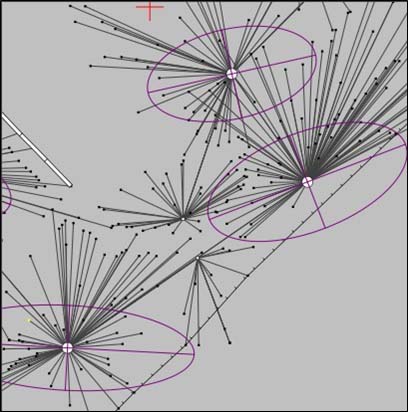

Рисунок 2: Отображение эллипсов ошибок в графическом окне. CREDO_DAT PROFESSIONAL
Рисунок 2: Отображение эллипсов ошибок в графическом окне

Для многоранговых сетей можно выполнять уравнивание как совместно, с использованием весов измерений соответствующих классов (рангов), так и поэтапно, когда уравненные пункты старших классов (рангов) считаются исходными для измерений младших классов.

В случае использования исходных пунктов, точность положения которых может быть ниже точности измерений, система обеспечивает возможность учета погрешностей исходных пунктов, что позволит ослабить потерю точности взаимного положения создаваемой геодезической сети и обеспечит максимально точную вставку создаваемой сети в менее точную исходную.

Для перехода от эллипсоидальных (геодезических) превышений к превышениям нормальных высот используются аномалии высот из модели геоида EGM2008.

На всех этапах обработки данных и уравнивания система CREDO_DAT осуществляет графическую иллюстрацию действий, что позволяет визуально контролировать решаемые задачи.

В системе есть возможность расчета ошибок планово-высотного положения полярных точек, с учетом полученного по результатам уравнивания положения станций.

Кроме обработки измерений в системе решается ряд инженерно-геодезических задач (расчеты для выноса проектов в натуру, преобразования координат и др.), обрабатываются створные измерения и различные засечки, есть инструменты для дополнительных обмеров и построений.

Управление общими ресурсами

К общим ресурсам в системе CREDO_DAT относятся: классификатор топографических объектов, шаблоны ведомостей и чертежей, библиотека геодезических данных.

Топографические объекты и вся информация о них хранятся в Классификаторе CREDO_DAT. В зависимости от видов выполняемых работ пользователь может настроить и использовать несколько различных классификаторов, которые содержат только необходимые для данного вида работ условные знаки и системы кодирования. Для проекта, содержащего топографические объекты, необходимо задать классификатор, иначе работа с объектами этого проекта будет недоступна. Каждому проекту может одновременно соответствовать только один классификатор.

Выходные документы (ведомости и чертежи) в программе создаются на основе шаблонов, определяющих внешнее оформление документа. Шаблоны чертежей, планшетов, штампов и ведомостей создаются и редактируются в приложении Редактор шаблонов.

Создание выходных документов

Итогом работы в системе CREDO_DAT являются:

  • проекты CREDO_DAT (GDS), содержащие результаты обработки, которые без дополнительных настроек могут быть импортированы в другие системы CREDO;
  • ведомости и каталоги соответствующего вида, при этом можно задать параметры выходных документов согласно национальным стандартам или стандартам предприятия с настройкой на любые языки и шрифты, используя Редактор шаблонов;
  • чертежи любого масштаба и планшеты (1:500—1:5000), схемы планово-высотного обоснования в принятых или настраиваемых условных обозначениях (полное оформление в чертежной модели и печать графических документов);
  • файлы для экспорта в распространенные форматы: DXF (AutoCAD), MIF/MID (MapInfo), CDX (Нивелир 2.1, Транскор 2.3), в настраиваемые пользователем текстовые форматы. Кроме этого, возможен экспорт данных через последовательный порт непосредственно в электронные тахеометры.
