Создание модели геологического строения линейного объекта, площадки или полосы изысканий.
  • Описание
  • Отзывы

CREDO ГЕОЛОГИЯ – профессиональное программное обеспечение для автоматизации работы инженера-геолога по созданию пространственных моделей геологического строения местности и графической части отчета (чертежей разрезов, карт фактического материала, каталогов выработок).

Система предоставляет пользователю широкие возможности для формирования собственной базы геологических данных, предназначенной для анализа геологического строения в произвольной точке местности и получения необходимых выходных графических элементов.

CREDO ГЕОЛОГИЯ используется как самостоятельный программный продукт при инженерно-геологических изысканиях, а также участвует в непрерывном автоматизированном цикле обработки инженерной информации в связке с остальными системами комплекса CREDO в качестве геологического обеспечения проектирования промышленных, гражданских и транспортных объектов.

Параллельная работа

Использование системы CREDO ГЕОЛОГИЯ обеспечивает совместную работу нескольких специалистов над одним объектом. Информация из отдельных проектов легко и без потерь может быть объединена.

Библиотеки данных

С системой поставляется библиотека геологических данных различных типов, описывающих стратиграфические, генетические, литологические и другие свойства объектов геологических изысканий, а также библиотеки линий, штриховок, шаблонов чертежей, ведомостей.

В любой из библиотек можно создавать новые или корректировать существующие данные согласно стандартам предприятия. Для этих целей в систему встроены интуитивно понятные редакторы. А с помощью Редактора геологического Классификатора пользователю предоставляется возможность создания и собственных типов данных (рисунок 1).

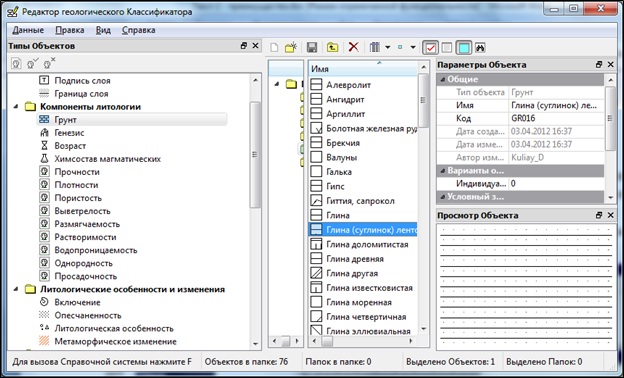

Рисунок 1. Редактор геологического классификатора. Работа со штриховкой грунта. CREDO ГЕОЛОГИЯ
Рисунок 1. Редактор геологического классификатора. Работа со штриховкой грунта

Использование библиотек повышает скорость и результативность работы инженера, избавляя его от кропотливого, монотонного труда при наполнении цифровой модели разнообразной информацией и при оформлении выходных документов. Гарантируется соответствие данных библиотек актуальным отечественным нормативным документам.

Ввод исходных данных

Система предусматривает возможность работы с различными типами исходных данных: геологическими скважинами, списками грунтов, различными топоосновами (рисунок 2). В совокупности это позволяет сформировать полноценную цифровую модель местности с учетом геологического строения.

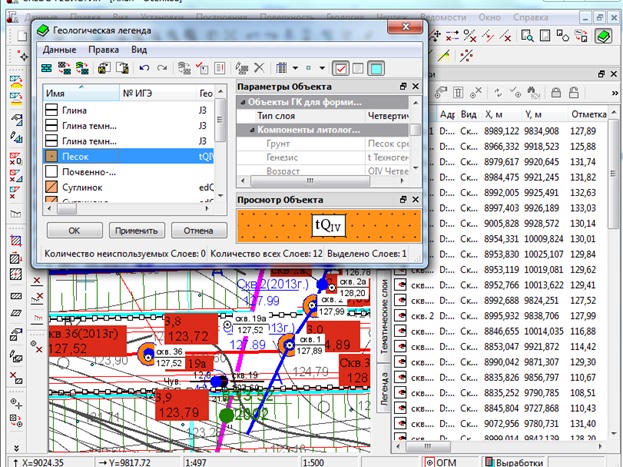

Рисунок 2. Набор различных исходных данных. CREDO ГЕОЛОГИЯ
Рисунок 2. Набор различных исходных данных

Так, пользователь может использовать различные привязки скважин (по координатам, по пикетам, по существующим ситуационным объектам и т.д.), создавать выработки непосредственно по данным бурения на объекте или использовать архивные данные.

Списки грунтов можно создавать для каждого отдельного объекта, либо формировать глобальный список грунтов, специфичных для региона или соответствующих принятому в организации классификатору.

Топографическая основа хоть и не является обязательным видом исходных данных, позволяет сформировать более корректную геологическую модель местности и автоматизировать многие этапы работы, например, автоматически определить абсолютные отметки скважин. Специалист может подгружать готовые ЦММ (созданные в CREDO ТОПОПЛАН или в виде произвольного DXF-файла) или формировать их непосредственно в системе на основе такой информации, как растровые картматериалы, каталоги точек и т.д.

Создание моделей геологического строения линейного объекта, площадки или полосы изысканий

Различные методы построения и редактирования предназначены для формирования модели геологического строения как в ручном, так и в автоматическом режиме. Структура данных системы позволяет создавать разные варианты геологических моделей на одних исходных данных (литологическую, стратиграфическую и т.д.) и комбинировать их с помощью широкого набора настроек оформления разрезов (рисунок 3).

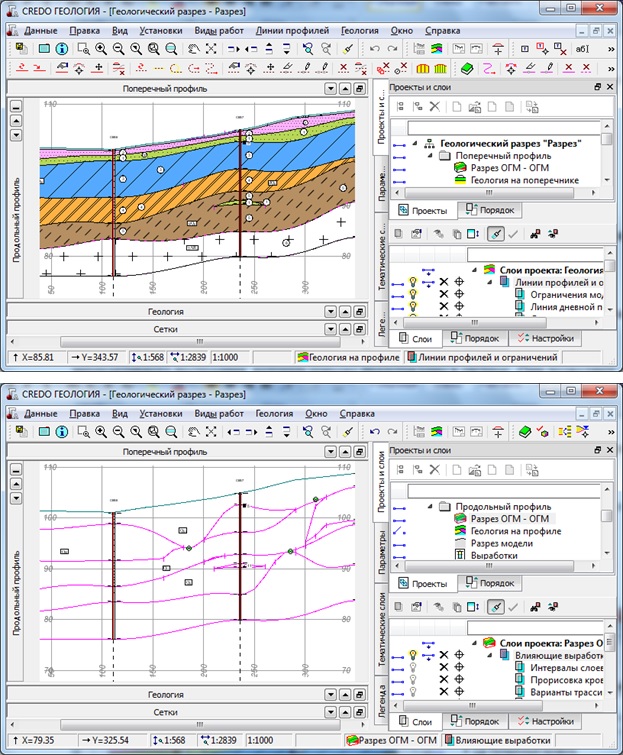

Рисунок 3. Различные варианты разрезов на одних и тех же исходных данных. CREDO ГЕОЛОГИЯ
Рисунок 3. Различные варианты разрезов на одних и тех же исходных данных

Пространственную геологическую модель можно просмотреть в любой точке местности и по любой линии площадки или полосы изысканий.

Создание и выпуск чертежей плана, продольного и поперечных профилей

На основании данных сформированных пространственных моделей пользователь может выпустить произвольное количество чертежей плана и профиля. Оформление выходных графических материалов осуществляется с помощью шаблонов, которые пользователь может настроить в соответствии с требованиями конкретной организации (рисунок 4).

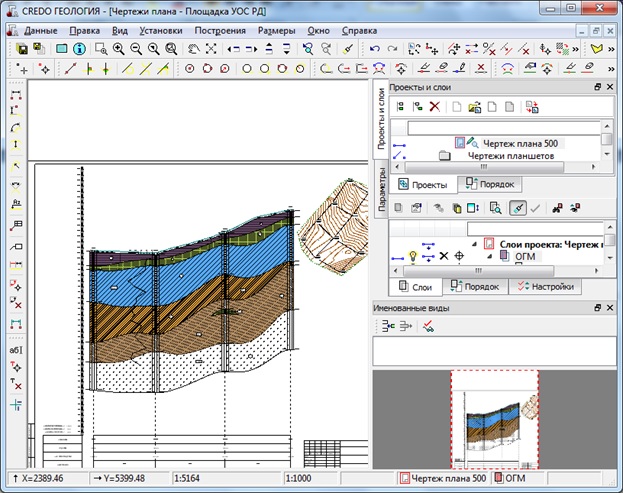

Рисунок 4. Различные варианты чертежей. CREDO ГЕОЛОГИЯ
Рисунок 4. Различные варианты чертежей

Подготовка геологических моделей для использования в других системах CREDO III

Качественное проектное решение невозможно без геологических данных. Информация, подготовленная в системе CREDO ГЕОЛОГИЯ, используется в других системах комплекса для обеспечения целостности цифровой модели местности инженерного назначения (рисунок 5).

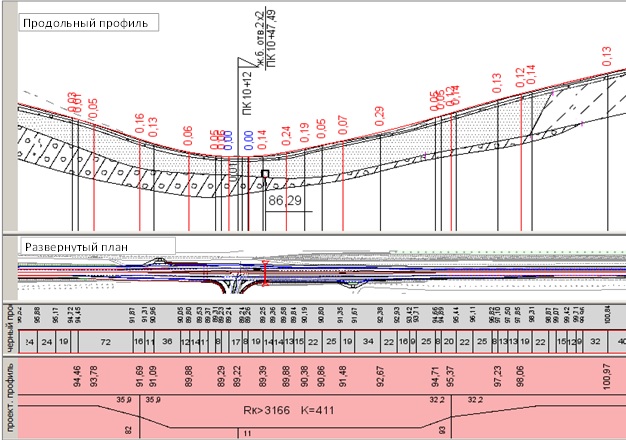

Рисунок 5. Участок продольного профиля автодороги с геологической информацией. CREDO ГЕОЛОГИЯ
Рисунок 5. Участок продольного профиля автодороги с геологической информацией
